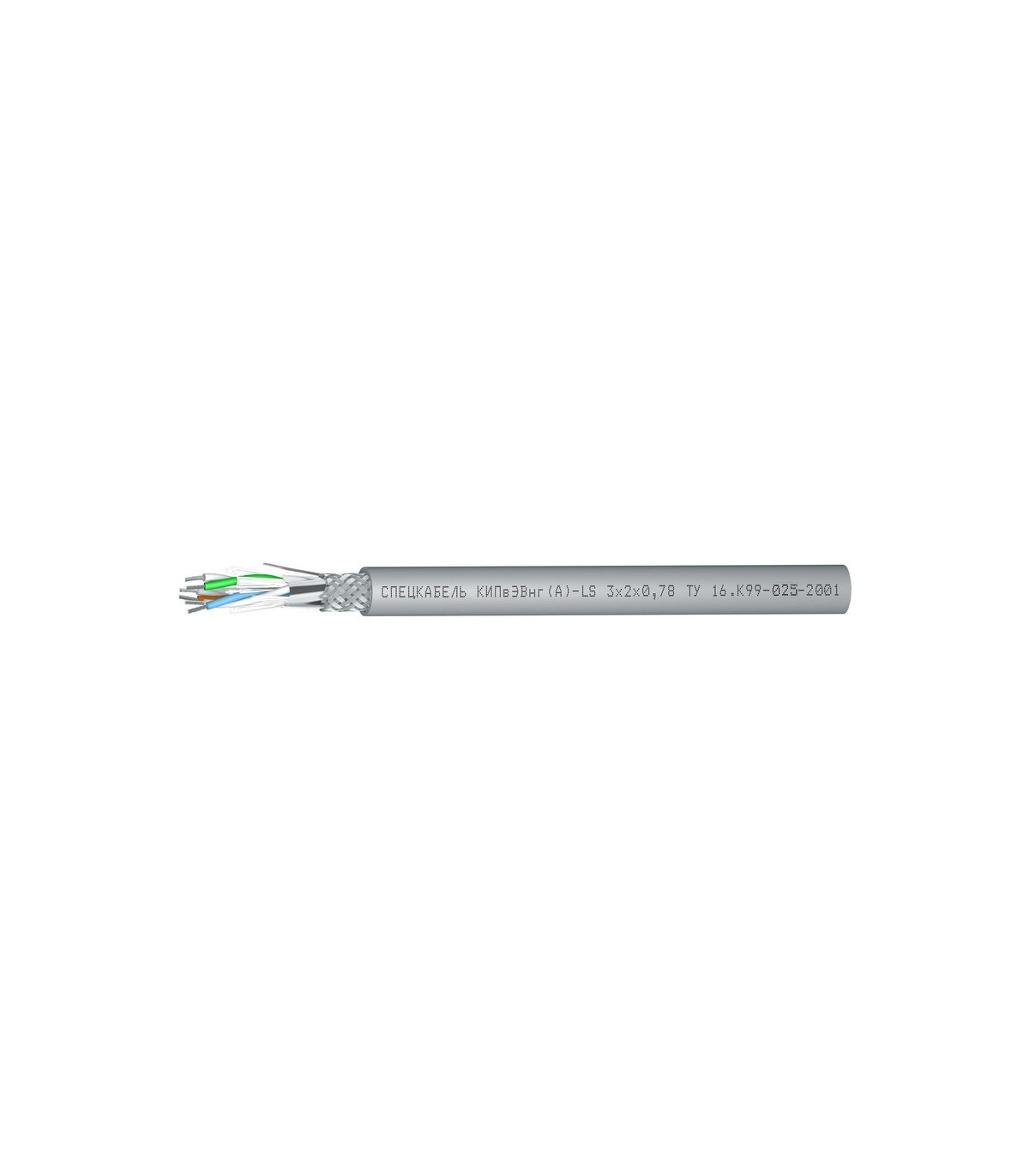

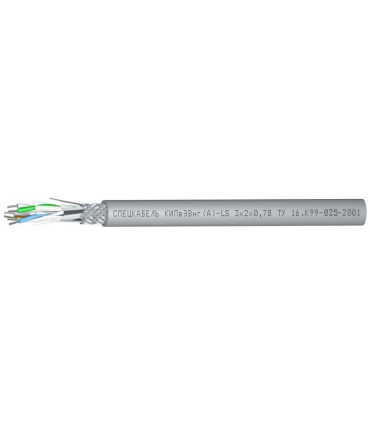

Спецкабель КИПвЭВнг(А)-LS Nx2x0,78
ТУ 16.К99-025-2005
Кабели симметричные для промышленного интерфейса RS-485, групповой прокладки, с пониженным дымо- и газовыделением КИПвЭВнг(А)-LS
Категории в которых присутствует этот кабель:
- Экранированный
- С пониженным дымовыделением
Артикул:
Бренд:
Назначение
- Для групповой стационарной прокладки
- Для систем, работающих по стандарту RS-485
- Для систем атомных станций класса безопасности 3Н (вне гермозоны)
Кабели КИПвЭВнг(А)-LS допускается использовать
- Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
Массогабаритные параметры
| Диаметр жил, D, мм | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,78 | 1 | 7,3 | 64,2 |
| 1,5 | 7,4 | 73,7 | |
| 2 | 10,6 | 117,6 | |
| 3 | 11,3 | 130,8 | |
| 4 | 12 | 150,1 | |
| 5 | 14,6 | 192,2 | |
| 6 | 15,9 | 216,8 | |
| 7 | 15,9 | 228,6 | |
| 8 | 17,1 | 256,3 | |
| 9 | 19 | 292,1 | |
| 10 | 20,2 | 318,6 |
Минимальный срок службы
30 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 7×DH
монтаж: 10×DH
Диапазон температур, °С
эксплуатация: от –50 до +70
монтаж: от –10 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 1-10Диаметр
жил
: 0,78 мм (7×0,26 мм)Жилы
: многопроволочные медные луженыеСкрутка
: парнаяИзоляция
: вспененный полиэтиленЭкран
: общий из алюмолавсановой ленты с контактным проводником и оплеткой из медных луженых проволок плотностью 88-92%Оболочка
: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением серого цветаГарантийный срок эксплуатации
кабелей КИПвЭВнг(А)-LS
6 лет с даты ввода в эксплуатацию,
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КИПвЭВнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)
Электрические параметры
| Электрическое сопротивление жилы постоянному току при 20 °C, не более | 5,9 Ом/100м |
| Асимметрия электрического сопротивления постоянному току жил в паре, не более | 3 % |
| Волновое сопротивление на частоте 1 МГц | 120 ± 12 Ом |
| Электрическая емкость пары, не более | 42 пФ/м |
| Коэффициент затухания на частоте 1 МГц при 20 °C, не более | 1,65 дБ/100м |
Техсправка по пожарной нагрузке
| Число пар | Объем горючей массы полимерных материалов в кабеле, л×10-3/м |
| 1 | 23,12 |
| 1,5 | 30 |
| 2 | 50,76 |
| 3 | 54,41 |
| 4 | 63,08 |
| 5 | 84,34 |
| 6 | 95,5 |
| 7 | 101,78 |
| 8 | 112,93 |
| 9 | 131,82 |
| 10 | 143,38 |
