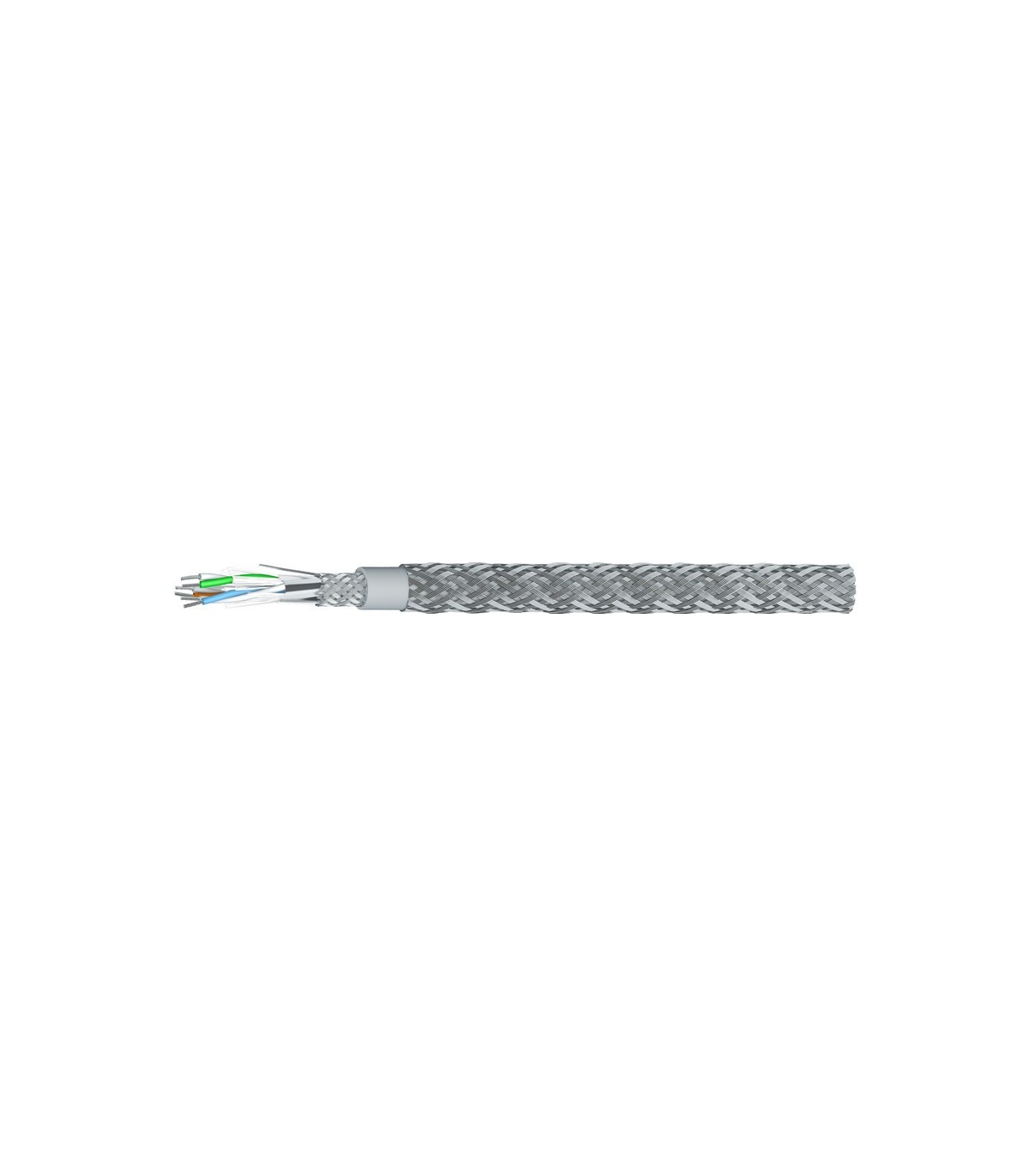

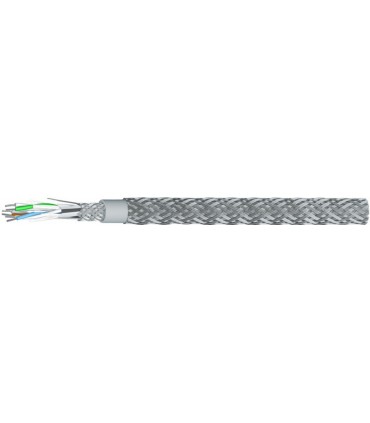

Спецкабель КИПЭВКГнг(А)-LS Nx2x0,60
ТУ 16.К99-025-2005
Кабели симметричные для промышленного интерфейса RS-485, групповой прокладки, с пониженным дымо- и газовыделением, бронированные КИПЭВКГнг(А)-LS
Категории в которых присутствует этот кабель:
- Бронированный
- Экранированный
- С пониженным дымовыделением
Артикул:
Бренд:
Назначение
- Для групповой стационарной прокладки
- Для систем, работающих по стандарту RS-485
- Для систем атомных станций класса безопасности 3Н (вне гермозоны)
Кабели КИПЭВКГнг(А)-LS допускается использовать
- Внутри и вне помещений
Защищены от грызунов
Массогабаритные параметры
| Диаметр жил, D, мм | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,6 | 1 | 7,7 | 91,9 |
| 2 | 10,7 | 143,9 | |
| 3 | 11,2 | 160,5 | |
| 4 | 11,7 | 173,5 | |
| 5 | 13,9 | 218,4 | |
| 6 | 14,9 | 242,7 | |
| 7 | 14,9 | 250,6 | |
| 8 | 16 | 278,4 | |
| 9 | 17,6 | 311,6 | |
| 10 | 18,6 | 338,4 |
Минимальный срок службы
30 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 10×DH
монтаж: 15×DH
Диапазон температур, °С
эксплуатация: от –50 до +70
монтаж: от –10 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 1-10Диаметр
жил
: 0,60 мм (7×0,20 мм)Жилы
: многопроволочные медные луженыеСкрутка
: парнаяИзоляция
: сплошной полиэтиленЭкран
: общий из алюмолавсановой ленты с контактным проводником и оплеткой из медных луженых проволок плотностью 88-92%Оболочка
: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением серого цветаБроня
: оплетка из стальных оцинкованных проволокГарантийный срок эксплуатации
кабелей КИПЭВКГнг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КИПЭВКГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)
Электрические параметры
| Электрическое сопротивление жилы постоянному току при 20 °C, не более | 10,0 Ом/100м |
| Асимметрия электрического сопротивления постоянному току жил в паре, не более | 3 % |
| Волновое сопротивление на частоте 1 МГц | 120 ± 12 Ом |
| Электрическая емкость пары, не более | 42 пФ/м |
| Коэффициент затухания на частоте 1 МГц при 20 °C, не более | 2,1 дБ/100м |
Техсправка по пожарной нагрузке
| Число пар | Объем горючей массы полимерных материалов в кабеле, л×10-3/м |
| 1 | 18,61 |
| 2 | 40,18 |
| 3 | 42,9 |
| 4 | 48,89 |
| 5 | 66,38 |
| 6 | 74,65 |
| 7 | 78,92 |
| 8 | 87,19 |
| 9 | 101,98 |
| 10 | 110,58 |
