ТУ 16.К99-025-2005

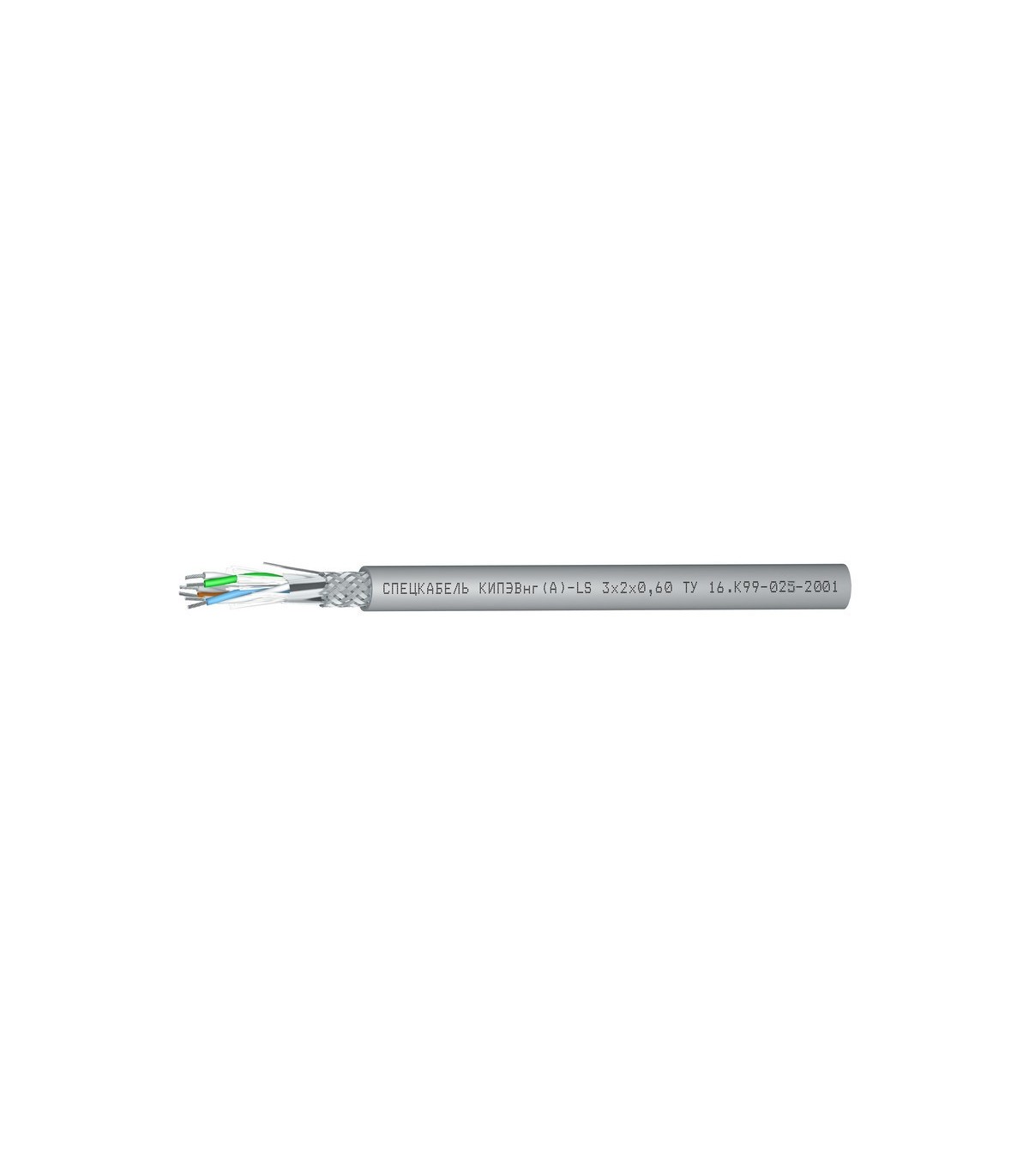

КИПЭВнг(А)-LS Nx2x0,60 - кабели симметричные для промышленного интерфейса RS-485, групповой прокладки, с пониженным дымо- и газовыделением
- Главная
- Экранированный
- С пониженным дымовыделением
Назначение
- Для групповой стационарной прокладки
- Для систем, работающих по стандарту RS-485
- Для систем атомных станций класса безопасности 3Н (вне гермозоны)
Кабели КИПЭВнг(А)-LS допускается использовать
- Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
Массогабаритные параметры
Диаметр жил, D, мм | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
0,6 | 1 | 6,2 | 50,1 |
2 | 9,2 | 93,3 | |
3 | 9,7 | 104,6 | |
4 | 10,2 | 114,4 | |
5 | 12,6 | 151,3 | |
6 | 13,6 | 170 | |
7 | 13,6 | 178 | |
8 | 14,6 | 197,9 | |
9 | 16,2 | 225,4 | |
10 | 17,2 | 244,9 |
Минимальный срок службы
30 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 7×DH
монтаж: 10×DH
Диапазон температур, °С
эксплуатация: от –50 до +70
монтаж: от –10 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 1-10Диаметр
жил
:0,60 мм (7×0,20 мм)Жилы
: многопроволочные медные луженыеСкрутка
: парнаяИзоляция
: сплошной полиэтиленЭкран
: общий из алюмолавсановой ленты с контактным проводником и оплеткой из медных луженых проволок плотностью 88-92%Оболочка
: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, серого цветаГарантийный срок эксплуатации
кабелей КИПЭВнг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КИПЭВнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)
Электрические параметры
Электрическое сопротивление жилы постоянному току при 20 °C, не более | 10,0 Ом/100м |
Асимметрия электрического сопротивления постоянному току жил в паре, не более | 3 % |
Волновое сопротивление на частоте 1 МГц | 120 ± 12 Ом |
Электрическая емкость пары, не более | 42 пФ/м |
Коэффициент затухания на частоте 1 МГц при 20 °C, не более | 2,1 дБ/100м |
Техсправка по пожарной нагрузке
Число пар | Объем горючей массы полимерных материалов в кабеле, л×10-3/м |
1 | 18,61 |
2 | 40,18 |
3 | 42,9 |
4 | 48,89 |
5 | 66,38 |
6 | 74,65 |
7 | 78,92 |
8 | 87,19 |
9 | 101,98 |
