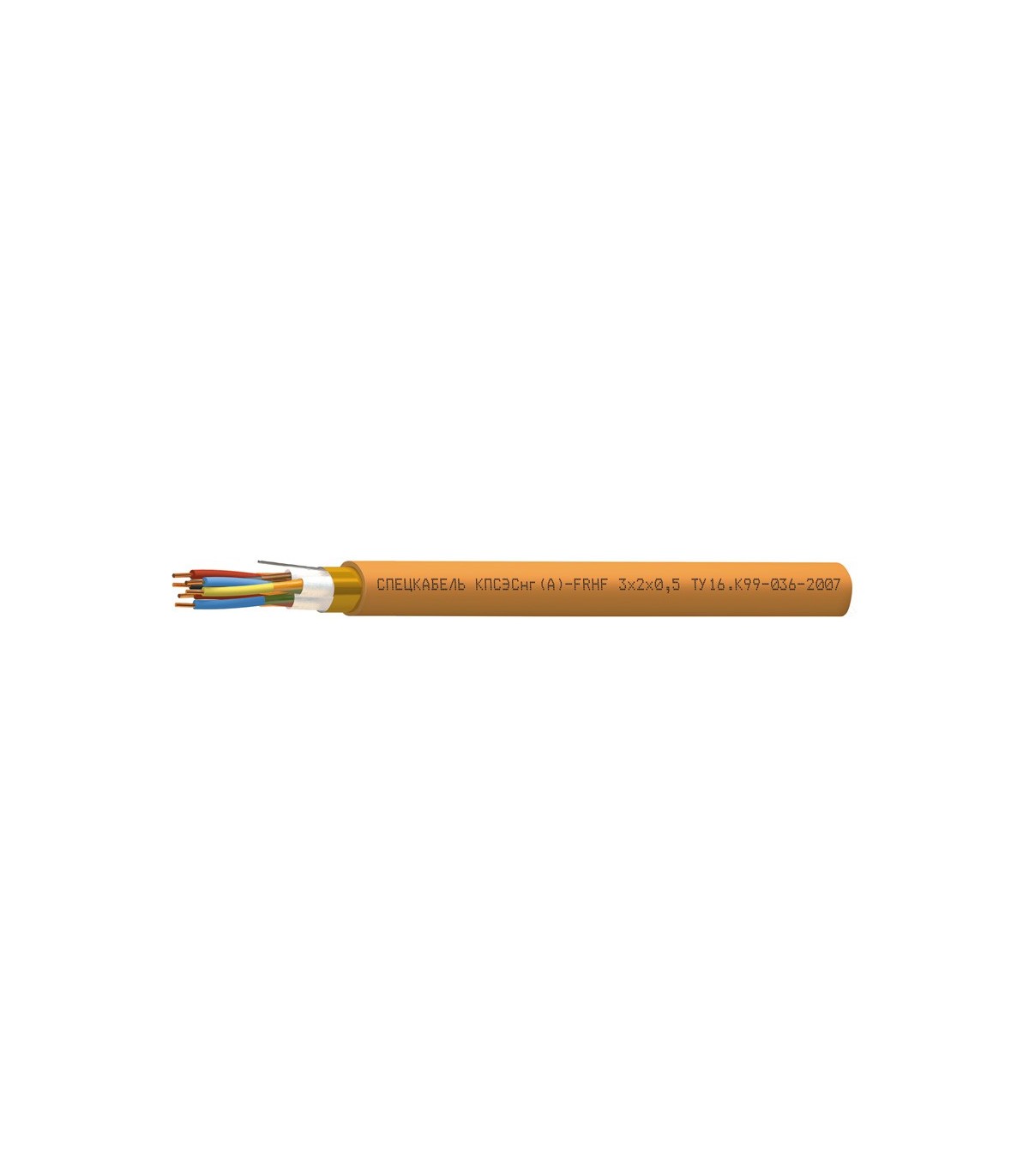

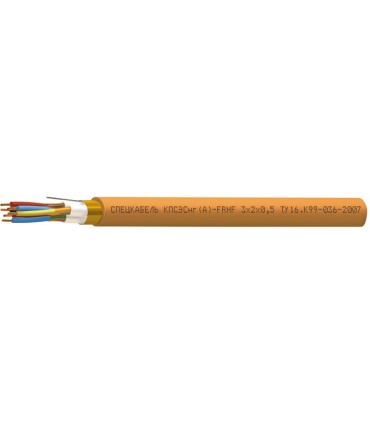

Спецкабель КПСЭСнг(А)-FRHF Nx2xS
КПСЭСнг(А)-FRHF Nx2xS - кабели симметричные для систем охраны и противопожарной защиты огнестойкие, групповой прокладки, с пониженным дымо- и газовыделением, повышенной пожаростойкости
Размеры
4x1,5;1x2x0,2;1x2x0,35;1x2x0,5;1x2x0,75;1x2x1;1x2x1,5;1x2x2,5;2x2x0,2;
2x2x0,35;2x2x0,5;2x2x0,75;2x2x1;2x2x1,5;2x2x2,5;3x2x0,5;3x2x0,75;3x2x1;
3x2x1,5;4x2x0,5;4x2x0,75;4x2x1;4x2x1,5;4x2x2,5;5x2x0,75;5x2x1;5x2x1;
5x2x1,5;5x2x2,5;7x2x1;8x2x0,5;10x2x0,75;10x2x1;12x2x0,5;12x2x1;20x2x0,5
- Огнестойкий
- Морозостойкий
- Безгалогенный
- Экранированный
- С дополнительным огнестойким барьером
- Стойкий к агрессивным средам
Назначение
- Для групповой стационарной прокладки
- Для систем охранно-пожарной сигнализации и СОУЭ
- Для систем управления
- Для объектов повышенной пожарной опасности
- Для промышленных предприятий, офисных помещений, высотных зданий
Кабели КПСЭСнг(А)-FRHF допускается использовать
- Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
- На атомных станциях, в системах класса безопасности 2–4 (вне гермозоны)
- В условиях кратковременных воздействий минерального масла и бензина
Массогабаритные параметры
Наружный размер кабелей, DH, не более, мм
| Cечение жил, S, мм2 | Число пар в кабелях, N | |
| 2 | 4 | |
| 0,2 | 5,9 | |
| 0,35 | 6,5 | |
| 0,5 | 6,9 | 12,7 |
| 0,75 | 7,2 | 14,4 |
| 1 | 7,7 | 15,6 |
| 1,5 | 8,2 | 9,6 |
| 2,5 | 9,2 | 19,2 |
Расчетная масса 1 км кабелей, кг
| Cечение жил, S, мм2 | Число пар в кабелях, N | |
| 2 | 4 | |
| 0,2 | 36,7 | |
| 0,35 | 45,3 | |
| 0,5 | 50,5 | 136,1 |
| 0,75 | 58,5 | 80,44 |
| 1 | 67,5 | 225,74 |
| 1,5 | 80,5 | 141,3 |
| 2,5 | 108 | 383,02 |
Минимальный срок службы 40 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 7×DH
монтаж: 10×DH
Диапазон температур, °С
эксплуатация: от –60 до +80
монтаж: от –30 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар : 1-40 (в зависимости от сечения жил)
Сечение жил: 0,2-2,5 мм2
Жилы: однопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Дополнительный огнестойкий барьер: слюдосодержащая лента
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, оранжевого цвета
Гарантийный срок эксплуатации кабелей КПСЭСнг(А)-FRHF 6 лет с даты ввода в эксплуатацию но не более 6,5 лет с даты изготовления
Класс пожарной опасности кабелей КПСЭСнг(А)-FRHF по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут
Электрические параметры
Рабочее напряжение, не более 300 В
Электрическое сопротивление изоляции жил при 20 °C, не менее 100 МОмxкм
|
Электрические параметры |
Номинальное сечение жил S, мм2 |
||||||
|
0,2 |
0,35 |
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
|
Эл.сопр. жилы постоян. току при 20 °C, не более, Ом/км |
96,0 |
63,0 |
37,4 |
25,5 |
18,8 |
12,6 |
8,0 |
|
Электрическая емкость, не более, нФ/км |
65 |
70 |
75 |
80 |
85 |
90 |
95 |
|
Коэф. затухания на частоте 1 кГц при 20 °C, не более, дБ/км |
2,00 |
1,50 |
1,30 |
1,20 |
0,95 |
0,70 |
0,50 |
Техсправка по пожарной нагрузке
Объем горючей массы полимерных материалов в кабеле, л×10-3/м
|
Число пар в кабеле, N |
Номинальное сечение жил, S, мм2 |
||||||
|
0,2 |
0,35 |
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
|
1 |
17,09 |
20,17 |
22,04 |
23,79 |
26,60 |
31,64 |
37,56 |
|
2 |
20,48 |
34,38 |
37,22 |
40,41 |
45,58 |
54,05 |
64,92 |
