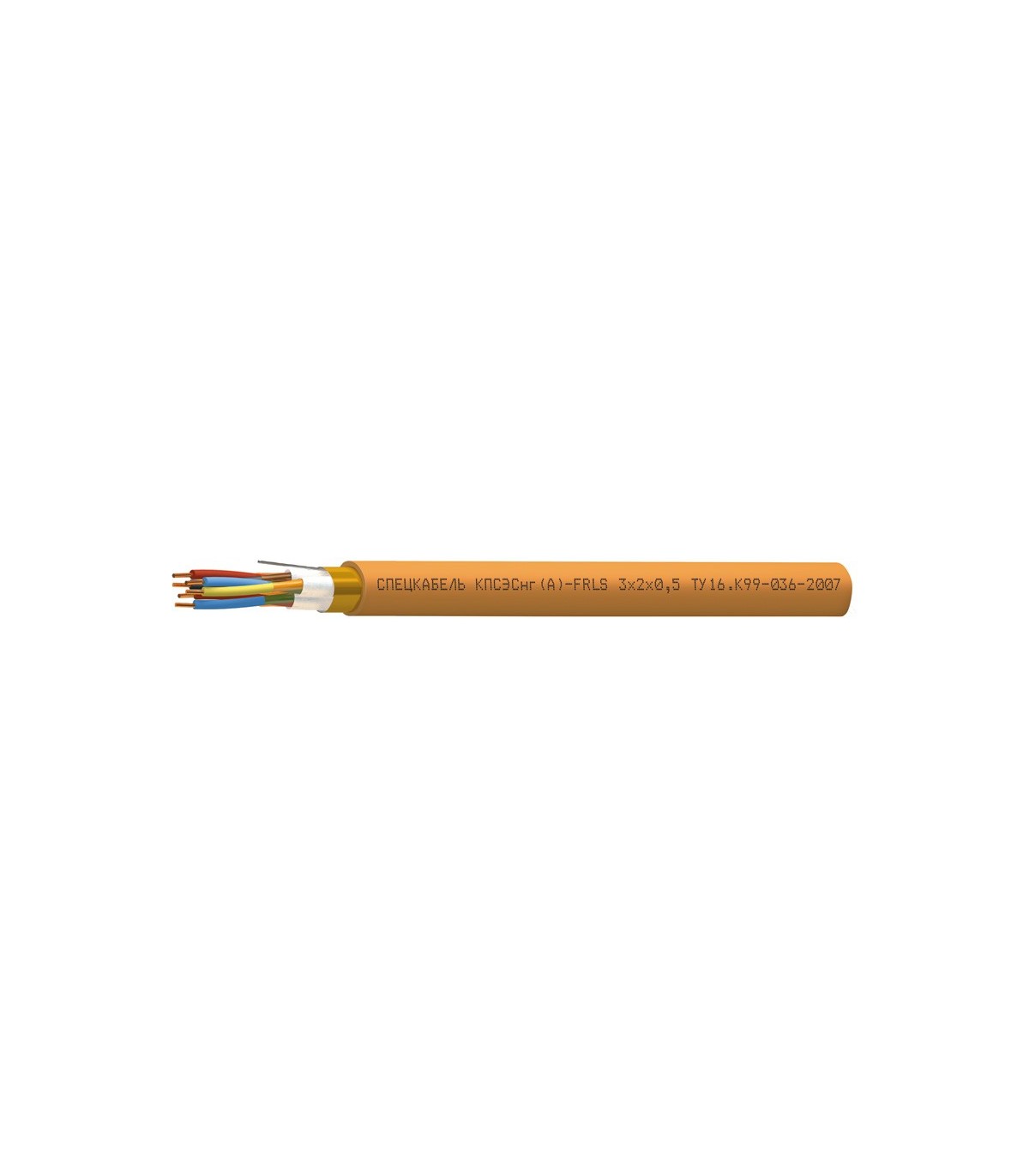

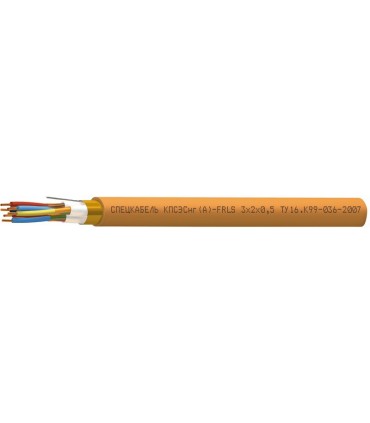

Спецкабель КПСЭСнг(А)-FRLS Nx2xS
Кабели симметричные для систем охраны и противопожарной защиты огнестойкие, групповой прокладки, с пониженным дымо- и газовыделением, повышенной пожаростойкости КПСЭСнг(А)-FRLS
Размеры
1x2x0,2;1x2x0,35;1x2x0,5;1x2x0,75;1x2x1;1x2x1,5;1x2x2,5;2x2x0,2;2x2x0,35;
2x2x0,5;2x2x0,75;2x2x1;2x2x1,5;2x2x2,5;3x2x0,5;3x2x0,75;3x2x1;4x2x0,5;4x2x0,75;
4x2x1;4x2x1,5;5x2x0,5;6x2x0,5;7x2x0,75;8x2x0,5;8x2x0,75;10x2x0,5;10x2x0,75;
10x2x1;12x2x0,75
- Огнестойкий
- Экранированный
- С дополнительным огнестойким барьером
- С пониженным дымовыделением
Назначение
- Для групповой стационарной прокладки
- Для систем охранно-пожарной сигнализации и СОУЭ
- Для систем управления
- Для объектов повышенной пожарной опасности — Для промышленных предприятий, офисных помещений, высотных зданий
Кабели КПСЭСнг(А)-FRLS допускается использовать
- Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
- На атомных станциях, в системах класса безопасности 2–4 (вне гермозоны)
Минимальный срок службы 30 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 7×DH
монтаж: 10×DH
Диапазон температур, °С
эксплуатация: от –50 до +70
монтаж: от –10 до +50
* DH — наружный размер кабеля
Конструкция
Сечение жил : 0,2-2,5 мм2
Жилы: однопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Дополнительный огнестойкий барьер: слюдосодержащая лента
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, оранжевого цвета
Гарантийный срок эксплуатации кабелей КПСЭСнг(А)-FRLS 6 лет с даты ввода в эксплуатацию но не более 6,5 лет с даты изготовления
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут
Наружный размер кабелей, DH, не более, мм
| Cечение жил, S, мм2 | Число пар в кабелях, N | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | |
| 0,2 | 5,9 | 9,5 | ||||||||
| 0,35 | 6,5 | 10,7 | ||||||||
| 0,5 | 6,9 | 11,4 | 12 | 12,7 | 14,8 | 16,1 | 17,4 | 20,4 | ||
| 0,75 | 7,2 | 12,1 | 12,8 | 14,4 | 17,2 | 18,6 | 21,8 | 22,5 | ||
| 1 | 7,7 | 13,1 | 14,7 | 15,6 | 23,8 | |||||
| 1,5 | 8,2 | 14,9 | 16,8 | |||||||
| 2,5 | 9,2 | 16,9 | ||||||||
Расчетная масса 1 км кабелей, кг
| Cечение жил, S, мм2 | Число пар в кабелях, N | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | |
| 0,2 | 36,7 | 66 | ||||||||
| 0,35 | 45,3 | 83,7 | ||||||||
| 0,5 | 50,5 | 94,5 | 116,64 | 55,26 | 81,84 | 217,26 | 269,52 | 130,13 | ||
| 0,75 | 58,5 | 109,5 | 137,95 | 191,53 | 288,8 | 323,49 | 396,56 | 449,25 | ||
| 1 | 67,5 | 128,1 | 192,78 | 229,62 | 476,38 | |||||
| 1,5 | 80,5 | 183,8 | 282,33 | |||||||
| 2,5 | 108 | 244,1 | ||||||||
Электрические параметры
Рабочее напряжение, не более 300 В
Электрическое сопротивление изоляции жил при 20 °C, не менее 100 МОмxкм
|
Электрические параметры |
Номинальное сечение жил S, мм2 |
||||||
|
0,2 |
0,35 |
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
|
Эл.сопр. жилы постоян. току при 20 °C, неболее, Ом/км |
96,0 |
63,0 |
37,4 |
25,5 |
18,8 |
12,6 |
8,0 |
|
Электрическая емкость, не более, нФ/км |
65 |
70 |
75 |
80 |
85 |
90 |
95 |
|
Коэф. затухания на частоте 1 кГц при 20 °C, не более, дБ/км |
2,00 |
1,50 |
1,30 |
1,20 |
0,95 |
0,70 |
0,50 |
Техсправка по пожарной нагрузке
Объем горючей массы полимерных материалов в кабеле, л×10-3/м
|
Число пар в кабеле, N |
Номинальное сечение жил, S, мм2 |
||||||
|
0,2 |
0,35 |
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
|
1 |
17,09 |
20,17 |
22,04 |
23,79 |
26,60 |
31,64 |
37,56 |
|
2 |
20,48 |
34,38 |
37,22 |
40,41 |
45,58 |
54,05 |
64,92 |
