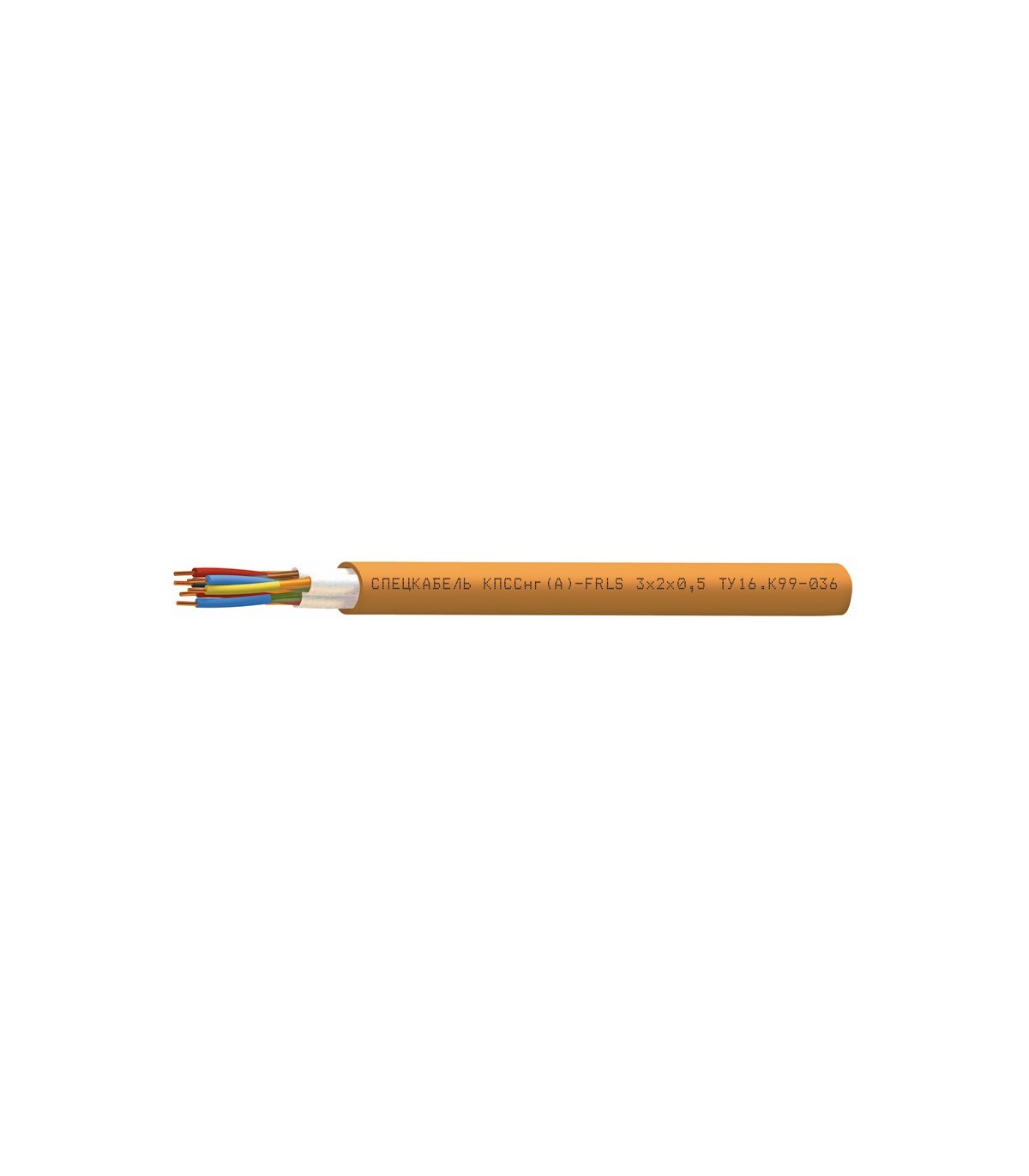

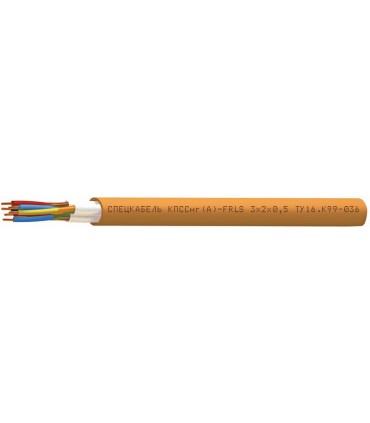

КПССнг(А)-FRLS Nx2xS - кабели симметричные для систем охраны и противопожарной защиты огнестойкие, групповой прокладки, с пониженным дымо- и газовыделением, повышенной пожаростойкости
Размеры
1x2x0,2;1x2x0,35;1x2x0,5;1x2x0,75;1x2x1;1x2x1,5;1x2x2,5;2x2x0,2;2x2x0,35;
2x2x0,5;2x2x0,75;2x2x1;2x2x1,5;2x2x2,5;4x2x0,5;5x2x0,5;10x2x0,5
- Огнестойкий
- С дополнительным огнестойким барьером
- С пониженным дымовыделением
- Без экрана
Назначение
- Для групповой стационарной прокладки
- Для систем охранно-пожарной сигнализации и СОУЭ
- Для систем управления
- Для объектов повышенной пожарной опасности
- Для промышленных предприятий, офисных помещений, высотных зданий
Кабели КПССнг(А)-FRLS допускается использовать
- Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
- На атомных станциях, в системах класса безопасности 2–4 (вне гермозоны)
Массогабаритные параметры
Cечение жил, S, мм2 | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
0,2 | 1 | 5,8 | 34,3 |
2 | 9,3 | 63,2 | |
0,35 | 1 | 6,4 | 43 |
2 | 10,5 | 80,6 | |
0,5 | 1 | 6,7 | 48,2 |
2 | 11,2 | 91,1 | |
4 | 12,6 | 132,5 | |
5 | 14,6 | 186,93 | |
10 | 20,2 | 318,6 | |
0,75 | 1 | 7,1 | 55,8 |
2 | 11,9 | 106,2 | |
1 | 1 | 7,6 | 64,9 |
2 | 12,9 | 124,5 | |
1,5 | 1 | 8,1 | 78 |
2 | 14,7 | 180,8 | |
2,5 | 1 | 9,1 | 105,1 |
2 | 16,7 | 239,3 |
Минимальный срок службы 30 летМинимальный радиус изгиба, DH*
эксплуатация (однократно): 7×DH
монтаж: 10×DHДиапазон температур, °С
эксплуатация: от –50 до +70
монтаж: от –10 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар : 1-40 (в зависимости от сечения жил)
Сечение жил : 0,2-2,5 мм2
Жилы : однопроволочные медные
Изоляция : кремнийорганическая керамообразующая резина
Скрутка : парная
Дополнительный огнестойкий барьер : слюдосодержащая лента
Оболочка : ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, оранжевого цвета
Гарантийный срок эксплуатации кабелей КПССнг(А)-FRLS 6 лет с даты ввода в эксплуатацию но не более 6,5 лет с даты изготовления
Класс пожарной опасности кабелей КПССнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут
Электрические параметры
Рабочее напряжение переменного тока частотой 50 Гц, не более 300 В
Электрическое сопротивление изоляции жил при 20 °C, не менее 100 МОмxкм
Электрические параметры |
Номинальное сечение жил S, мм2 |
||||||
0,2 |
0,35 |
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
Эл.сопр. жилы постоян. току при 20 °C, не более, Ом/км |
96,0 |
63,0 |
37,4 |
25,5 |
18,8 |
12,6 |
8,0 |
Электрическая емкость, не более, нФ/км |
55 |
60 |
65 |
70 |
75 |
80 |
85 |
Коэф. затухания на частоте 1 кГц при 20 °C, не более, дБ/км |
2,00 |
1,50 |
1,30 |
1,20 |
0,95 |
0,70 |
0,50 |
Техсправка по пожарной нагрузке
Объем горючей массы полимерных материалов в кабеле, л×10-3/м
Число пар в кабеле, N |
Номинальное сечение жил, S, мм2 |
||||||
0,2 |
0,35 |
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
1 |
15,38 |
18,35 |
19,84 |
21,41 |
23,94 |
28,48 |
33,80 |
2 |
18,43 |
30,94 |
33,50 |
36,37 |
41,02 |
48,65 |
58,43 |
Пример записи при заказе кабеля и в документации другого изделия
Спецкабель КПССнг(А)-FRLS 1x2x0,2 ТУ 16.К99-036-2007
