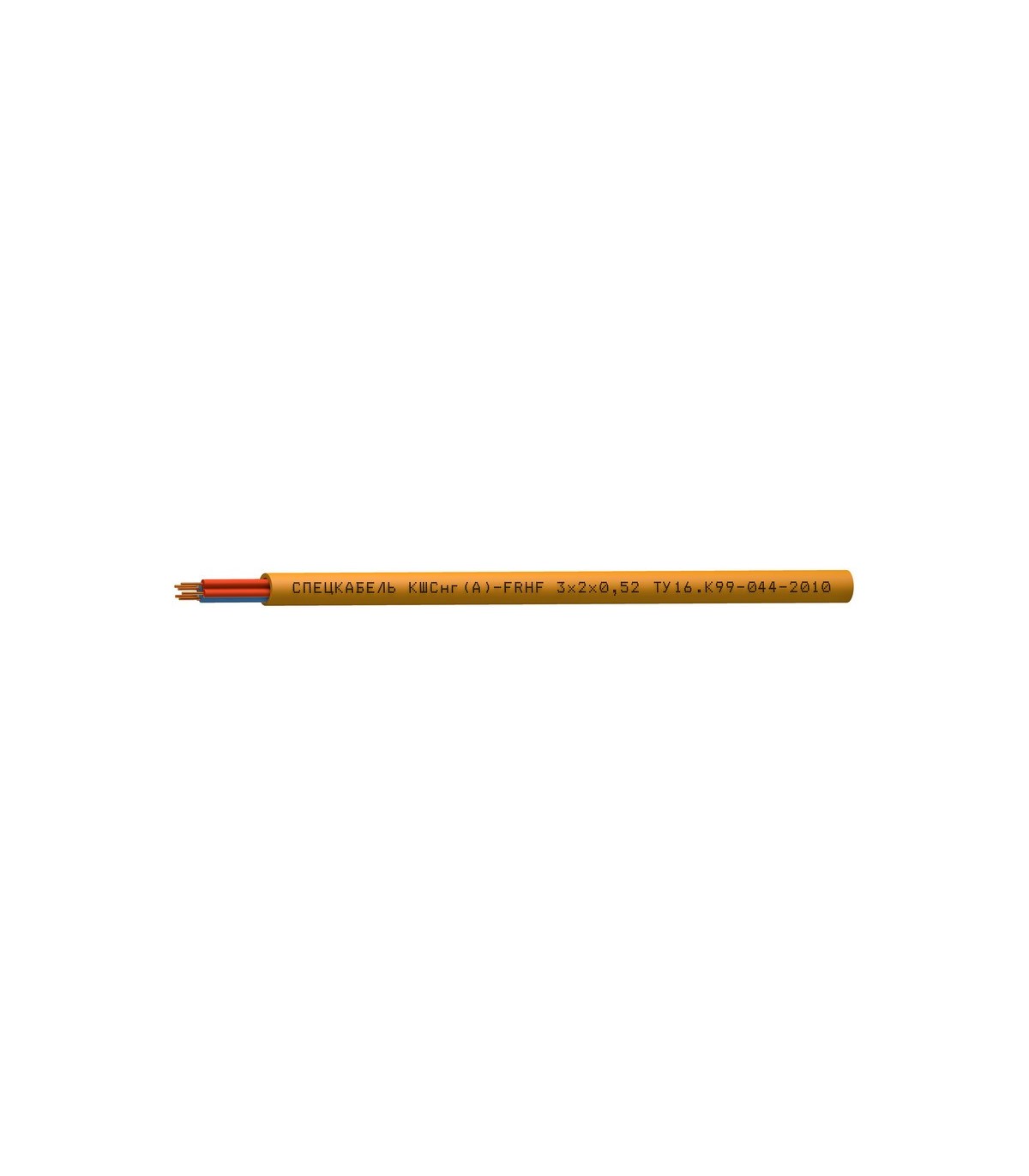

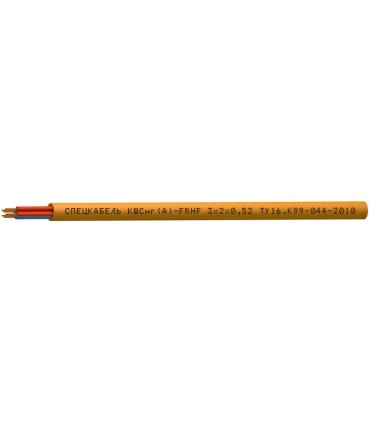

Кабели симметричные для шлейфов сигнализации систем охраны и противопожарной защиты огнестойкие, групповой прокладки, с пониженным дымо- и газовыделением КШСнг(А)-FRHF
- Огнестойкий
- Морозостойкий
- Безгалогенный
- Стойкий к агрессивным средам
- Без экрана
Назначение
- Для групповой стационарной прокладки
- Для систем охранно-пожарной сигнализации и СОУЭ
- Для систем управления
- Для объектов повышенной пожарной опасности
Кабели КШСнг(А)-FRHF допускается использовать
- Внутри помещений
Массогабаритные параметры
Диаметр жил, D, мм | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
0,52 | 1 | 3,4x4,7 | 20,3 |
2 | 6 | 34,4 | |
3 | 7,5 | 51,4 |
Минимальный срок службы
30 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 7×DH
монтаж: 10×DH
Диапазон температур, °С
эксплуатация: от –50 до +70
монтаж: от –30 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 1-3Диаметр жил
: 0,52 ммЖилы
: однопроволочные медныеИзоляция
кремнийорганическая керамообразующая резинаПараллельные пары с разделяемой перемычкой
Идентификация жил в паре
: продольный наплыв и цветная полоса на одной из изолированных жилОболочка
: полимерная композиция, не содержащая галогенов, оранжевого цветаГарантийный срок эксплуатации
кабелей КШСнг(А)-FRHF
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КШСнг(А)-FRHF по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут
Электрические параметры
- Электрическоесопротивление жилы постоянному току при 20 °C, не более: 100 Ом/км
- Электрическое сопротивление изоляции жил при 20 °C, не менее: 100 МОм×км
- Электрическая емкость, не более: 55 нФ/км
- Рабочее напряжение, не более: 300 В
Техсправка по пожарной нагрузке
Число пар в кабеле, N | Объем горючей массы полимерных материалов в кабеле, л×10-3/м |
1 | 12,74 |
2 | 20,93 |
3 | 29,90 |
