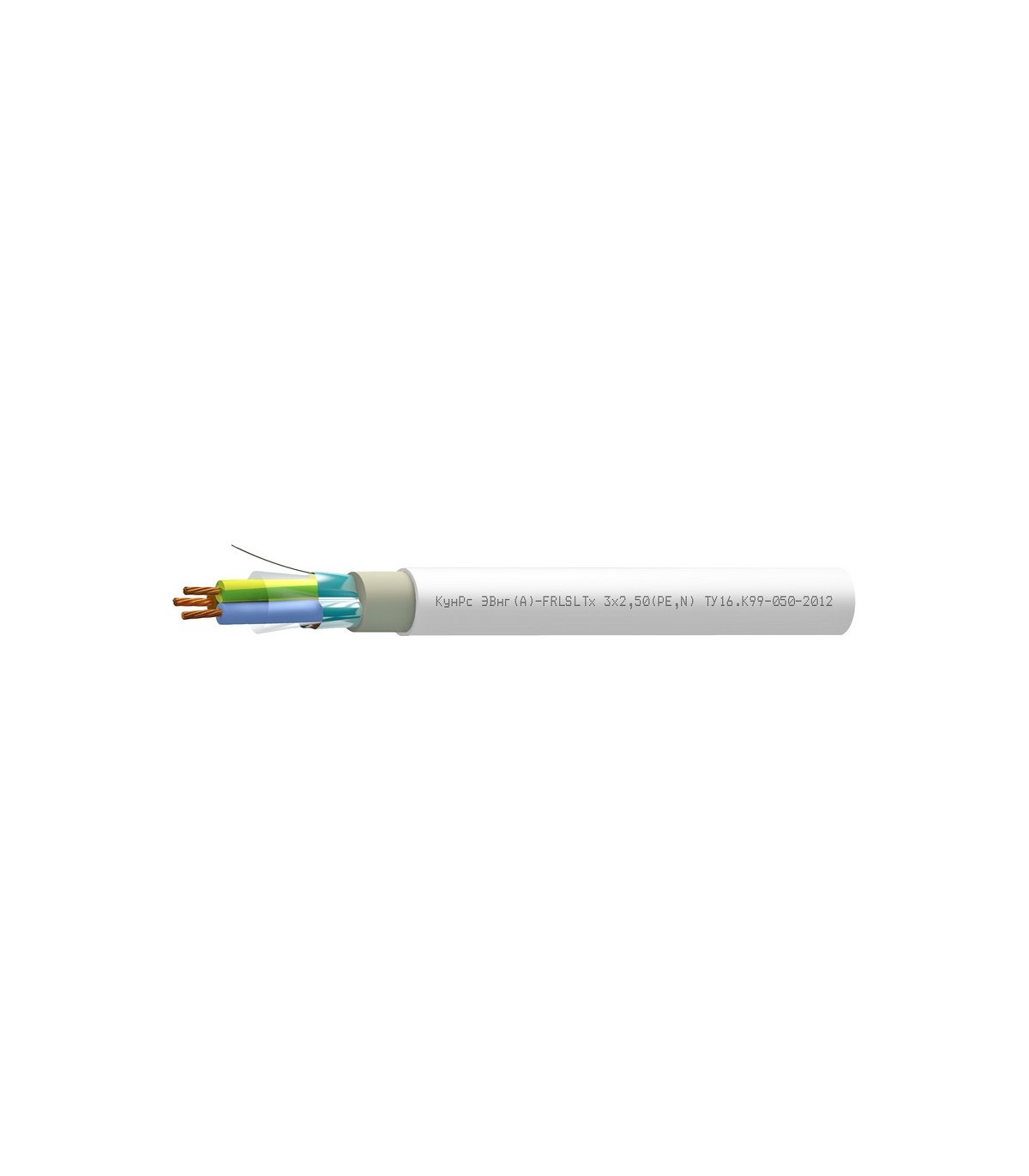

КунРс ЭВнг(А)-FRLSLTxNxS
ТУ 16.К99-050-2012
Кабели для электроустановок систем противопожарной защиты огнестойкие, групповой прокладки, с пониженным дымо- и газовыделением, с низкой токсичностью продуктов горения КунРс ЭВнг(А)-FRLSLTx
- Огнестойкий
- Экранированный
- Низкотоксичный
- С пониженным дымовыделением
Назначение
- Для групповой стационарной прокладки
- Для современных систем охранно-пожарной сигнализации и СОУЭ
- Для систем управления на объектах повышенной пожарной опасности
- Для детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусов образовательных учреждений интернатного типа и детских учреждений
Кабели КунРс ЭВнг(А)-FRLSLTx допускается использовать
- Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
Массогабаритные параметры
Наружный размер кабелей, DH, не более, мм
| Cечение жил, S, мм2 | Число жил в кабелях, N | |||
| 2 | 3 | 4 | 5 | |
| 0,75 | 11,2 | 11,6 | 12,5 | 13,6 |
| 1 | 11,5 | 12,2 | 13,1 | 14 |
| 1,5 | 12,2 | 12,7 | 13,8 | 15 |
| 2,5 | 13,7 | 14,5 | 15,6 | 16,9 |
| 4 | 15 | 15,8 | 17,7 | 19,2 |
| 6 | 16,2 | 17,8 | 19,2 | 20,8 |
| 10 | 19,7 | 20,8 | 22,8 | 25 |
| 16 | 22,2 | 23,9 | 25,8 | 28,1 |
Расчетная масса 1 км кабелей, кг
| Cечение жил, S, мм2 | Число жил в кабелях, N | |||
| 2 | 3 | 4 | 5 | |
| 0,75 | 124,3 | 137 | 163,8 | 188,5 |
| 1 | 138,4 | 158,8 | 184,8 | 213,8 |
| 1,5 | 161,4 | 181,9 | 219,3 | 255,4 |
| 2,5 | 218 | 257,2 | 302,6 | 355,3 |
| 4 | 284,1 | 331,8 | 421,4 | 497,4 |
| 6 | 357,6 | 452,7 | 539 | 640,1 |
| 10 | 559,2 | 668,6 | 822,1 | 982,5 |
| 16 | 776,2 | 971 | 1 171 | 1 435,4 |
Минимальный срок службы
20 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 10×DH
Диапазон температур, °С
эксплуатация: от –40 до +60
монтаж: от –5 до +40
* DH — наружный размер кабеля
Конструкция
Количество жил
: 2–5 (возможно изготовление с числом жил более 5)Сечение жил
: 0,75–16 мм2Жилы
: многопроволочные медные (класс 2)Изоляция
: кремнийорганическая керамообразующая резинаСкрутка
: пучковаяЭкран:
общий из алюмолавсановой ленты с контактным проводником из медной луженой проволокиЗаполнение
: ПВХ пониженной пожарной опасности с низким дымо- и газовыделением, с низким показателем токсичности продуктов горенияОболочка
: ПВХ пониженной пожарной опасности с низким дымо- и газовыделением, с низким показателем токсичности продуктов горения, белого цветаГарантийный срок эксплуатации
кабелей КунРс ЭВнг(А)-FRLSLTx
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КунРс ЭВнг(А)-FRLSLTx по ГОСТ 31565 — 2012 — П1б.1.2.1.2
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут
Электрические параметры
Номинальное рабочее напряжение, В 450/750 (переменное) или 1000 (постоянное)
|
Сечение жил S, мм2 |
Электрическое сопротивление жил при 20 °C, не более, Ом/км |
Электрическое сопротивление изоляции жил, не менее, МОм х км |
|
|
при 20 °C |
при 90 °C |
||
|
0,75 |
24,5 |
100 |
1 |
|
1 |
18,1 |
100 |
1 |
|
1,5 |
12,1 |
100 |
1 |
|
2,5 |
7,41 |
100 |
1 |
|
4 |
4,61 |
100 |
1 |
|
6 |
3,08 |
100 |
1 |
|
10 |
1,83 |
100 |
1 |
|
16 |
1,15 |
100 |
1 |
|
Число жил в кабелях, N |
Сечение токопроводящих жил, мм2 |
Токовая нагрузка, А, не более, при |
||||
|
Ттпж=90 °С |
Ттпж=70 °С |
Ттпж=35 °С; Токр.ср.=25 °С |
||||
|
на воздухе Токр.ср.= 25 °С |
в земле Токр.ср.= 15 °С |
на воздухе Токр.ср.= 20 °С |
в земле Токр.ср.= 15 °С |
|||
|
2 |
0,75 |
16 |
20 |
14 |
18 |
5 |
|
1,0 |
19 |
24 |
16 |
21 |
6 |
|
|
1,5 |
25 |
31 |
21 |
27 |
8 |
|
|
2,5 |
34 |
40 |
28 |
36 |
10 |
|
|
4 |
45 |
52 |
37 |
47 |
13 |
|
|
6 |
56 |
64 |
47 |
59 |
17 |
|
|
10 |
78 |
86 |
65 |
79 |
22 |
|
|
16 |
104 |
112 |
87 |
102 |
29 |
|
|
3 |
0,75 |
14 |
18 |
12 |
16 |
4 |
|
1,0 |
17 |
22 |
14 |
19 |
5 |
|
|
1,5 |
22 |
28 |
18 |
25 |
6 |
|
|
2,5 |
31 |
37 |
25 |
33 |
9 |
|
|
4 |
41 |
48 |
33 |
43 |
11 |
|
|
6 |
51 |
59 |
42 |
54 |
14 |
|
|
10 |
71 |
79 |
58 |
73 |
19 |
|
|
16 |
95 |
104 |
78 |
94 |
25 |
|
|
4 |
0,75 |
13 |
16 |
11 |
14 |
4 |
|
1,0 |
15 |
20 |
13 |
17 |
4 |
|
|
1,5 |
20 |
26 |
17 |
23 |
6 |
|
|
2,5 |
28 |
34 |
23 |
30 |
8 |
|
|
4 |
38 |
44 |
30 |
39 |
10 |
|
|
6 |
47 |
54 |
38 |
50 |
13 |
|
|
10 |
66 |
73 |
53 |
67 |
17 |
|
|
16 |
88 |
96 |
71 |
87 |
22 |
|
|
5 |
0,75 |
12 |
14 |
10 |
13 |
3 |
|
1,0 |
13 |
18 |
12 |
15 |
4 |
|
|
1,5 |
18 |
24 |
16 |
21 |
5 |
|
|
2,5 |
26 |
31 |
21 |
27 |
7 |
|
|
4 |
35 |
40 |
28 |
36 |
9 |
|
|
6 |
43 |
50 |
36 |
46 |
11 |
|
|
10 |
61 |
67 |
49 |
62 |
15 |
|
|
16 |
81 |
89 |
67 |
80 |
20 |
|
|
Ттпж — температура токопроводящей жилы Токр.ср. — температура окружающей среды (значения для 70 °С приведены в качестве справочной информации). |
||||||
