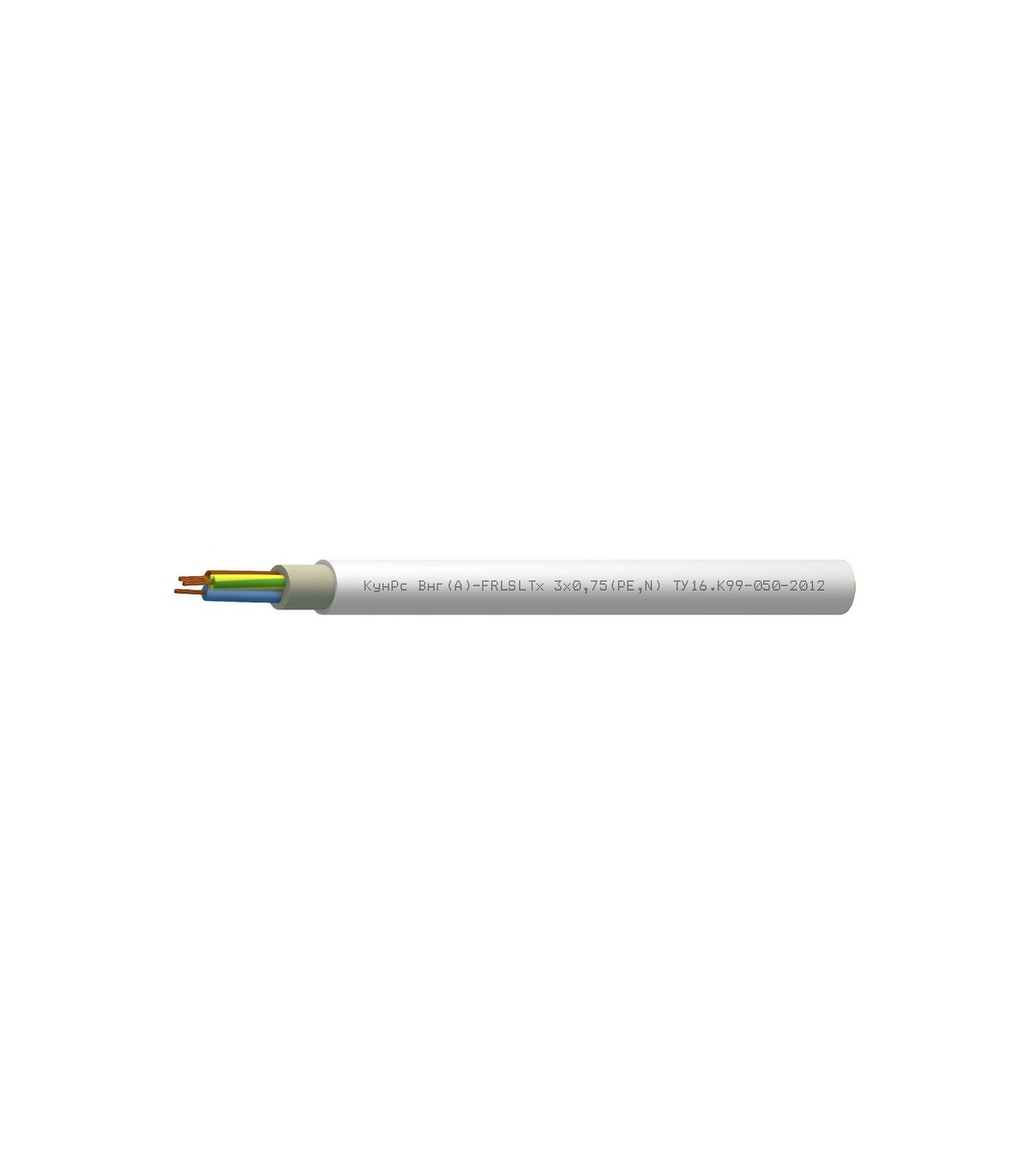

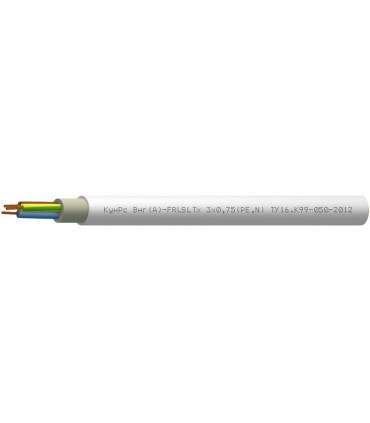

КунРс Внг(А)-FRLSLTx NxS
ТУ 16.К99-050-2012
КунРс Внг(А)-FRLSLTx NxS - кабели для электроустановок систем противопожарной защиты огнестойкие, групповой прокладки, с пониженным дымо- и газовыделением, с низкой токсичностью продуктов горения
- Огнестойкий
- Низкотоксичный
- С пониженным дымовыделением
- Без экрана
Назначение
- Для групповой стационарной прокладки
- Для современных систем охранно-пожарной сигнализации и СОУЭ
- Для систем управления на объектах повышенной пожарной опасности
- Для детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусов образовательных учреждений интернатного типа и детских учреждений
Кабели КунРс Внг(А)-FRLSLTx допускается использовать
- Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
Массогабаритные параметры
Наружный размер кабелей, DH, не более, мм
| Cечение жил, S, мм2 | Число жил в кабелях, N | |||
| 2 | 3 | 4 | 5 | |
| 0,75 | 10 | 10,5 | 11,4 | 12,4 |
| 1 | 10,4 | 11 | 12 | 12,9 |
| 1,5 | 11 | 13,5 | 12,7 | 13,8 |
| 2,5 | 12,5 | 13,3 | 14,5 | 15,8 |
| 4 | 13,4 | 14,6 | 16,6 | 18,1 |
| 6 | 15,1 | 16,7 | 18,1 | 19,7 |
| 10 | 18,5 | 19,7 | 21,6 | 23,8 |
| 16 | 21 | 22,8 | 24,6 | 26,9 |
Расчетная масса 1 км кабелей, кг
| Cечение жил, S, мм2 | Число жил в кабелях, N | |||
| 2 | 3 | 4 | 5 | |
| 0,75 | 118,4 | 130,5 | 156 | 179,5 |
| 1 | 131,8 | 151,2 | 176 | 203,6 |
| 1,5 | 153,7 | 173,3 | 208,9 | 243,2 |
| 2,5 | 207,7 | 245 | 288,2 | 338,4 |
| 4 | 270,7 | 315,9 | 401,4 | 473,8 |
| 6 | 340,6 | 431,1 | 513,4 | 609,6 |
| 10 | 532,6 | 636,8 | 783 | 935,8 |
| 16 | 739,2 | 924,8 | 1 115,2 | 1 367,1 |
Минимальный срок службы
20 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 10×DH
монтаж: 10×DH
Диапазон температур, °С
эксплуатация: от –40 до +60
монтаж: от –5 до +50
* DH — наружный размер кабеля
Конструкция
Количество жил
: 2–5 (возможно изготовление с числом жил более 5)Сечение жил
: 0,75–16 мм2Жилы
: многопроволочные медные (класс 2)Изоляция
: кремнийорганическая керамообразующая резинаСкрутка
: пучковаяЗаполнение
: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, с низким показателем токсичности продуктов горенияОболочка
: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, с низким показателем токсичности продуктов горения, белого цветаГарантийный срок эксплуатации
кабелей КунРс Внг(А)-FRLSLTx
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей по КунРс Внг(А)-FRLSLTx по ГОСТ 31565 — 2012 — П1б.1.2.1.2
Нераспространение горения при групповой прокладке (категория А).
Огнестойкость 180 минут.
Электрические параметры
Номинальное рабочее напряжение, В 450/750 (переменное) или 1000 (постоянное)
|
Сечение жил S, мм2 |
Электрическое сопротивление жил при 20 °C, не более, Ом/км |
Электрическое сопротивление изоляции жил, не менее, МОм x км |
|
|
при 20 °C |
при 90 °C |
||
|
0,75 |
24,5 |
100 |
1 |
|
1 |
18,1 |
100 |
1 |
|
1,5 |
12,1 |
100 |
1 |
|
2,5 |
7,41 |
100 |
1 |
|
4 |
4,61 |
100 |
1 |
|
6 |
3,08 |
100 |
1 |
|
10 |
1,83 |
100 |
1 |
|
16 |
1,15 |
100 |
1 |
|
Число жил в кабелях, N |
Сечение токопроводящих жил, мм2 |
Токовая нагрузка, А, не более, при |
||||
|
Ттпж=90 °С |
Ттпж=70 °С |
Ттпж=35 °С; Токр.ср.=25 °С |
||||
|
на воздухе Токр.ср.= 25 °С |
в земле Токр.ср.= 15 °С |
на воздухе Токр.ср.= 20 °С |
в земле Токр.ср.= 15 °С |
|||
|
2 |
0,75 |
16 |
20 |
14 |
18 |
5 |
|
1,0 |
19 |
24 |
16 |
21 |
6 |
|
|
1,5 |
25 |
31 |
21 |
27 |
8 |
|
|
2,5 |
34 |
40 |
28 |
36 |
10 |
|
|
4 |
45 |
52 |
37 |
47 |
13 |
|
|
6 |
56 |
64 |
47 |
59 |
17 |
|
|
10 |
78 |
86 |
65 |
79 |
22 |
|
|
16 |
104 |
112 |
87 |
102 |
29 |
|
|
3 |
0,75 |
14 |
18 |
12 |
16 |
4 |
|
1,0 |
17 |
22 |
14 |
19 |
5 |
|
|
1,5 |
22 |
28 |
18 |
25 |
6 |
|
|
2,5 |
31 |
37 |
25 |
33 |
9 |
|
|
4 |
41 |
48 |
33 |
43 |
11 |
|
|
6 |
51 |
59 |
42 |
54 |
14 |
|
|
10 |
71 |
79 |
58 |
73 |
19 |
|
|
16 |
95 |
104 |
78 |
94 |
25 |
|
|
4 |
0,75 |
13 |
16 |
11 |
14 |
4 |
|
1,0 |
15 |
20 |
13 |
17 |
4 |
|
|
1,5 |
20 |
26 |
17 |
23 |
6 |
|
|
2,5 |
28 |
34 |
23 |
30 |
8 |
|
|
4 |
38 |
44 |
30 |
39 |
10 |
|
|
6 |
47 |
54 |
38 |
50 |
13 |
|
|
10 |
66 |
73 |
53 |
67 |
17 |
|
|
16 |
88 |
96 |
71 |
87 |
22 |
|
|
5 |
0,75 |
12 |
14 |
10 |
13 |
3 |
|
1,0 |
13 |
18 |
12 |
15 |
4 |
|
|
1,5 |
18 |
24 |
16 |
21 |
5 |
|
|
2,5 |
26 |
31 |
21 |
27 |
7 |
|
|
4 |
35 |
40 |
28 |
36 |
9 |
|
|
6 |
43 |
50 |
36 |
46 |
11 |
|
|
10 |
61 |
67 |
49 |
62 |
15 |
|
|
16 |
81 |
89 |
67 |
80 |
20 |
|
|
Ттпж — температура токопроводящей жилы Токр.ср. — температура окружающей среды (значения для 70 °С приведены в качестве справочной информации). |
||||||
