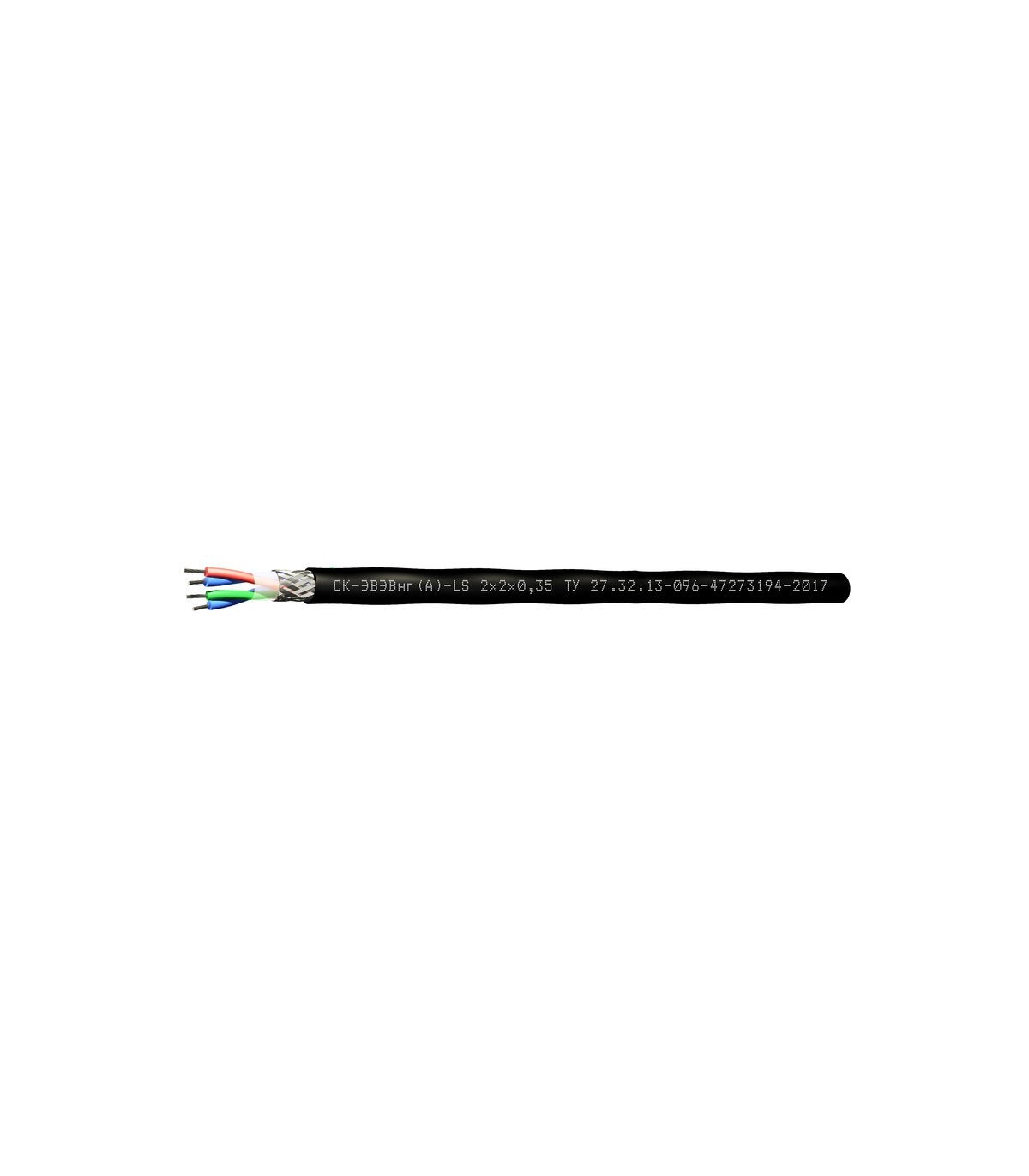

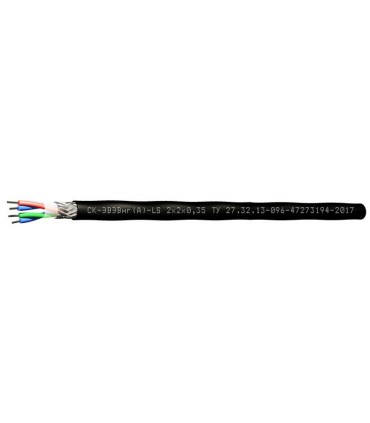

Спецкабель СК-ЭВЭВнг(А)-LS Nx2xS
ТУ 27.32.13-096-47273194-2017
Кабели для монтажа систем электроники и электротехники на напряжение до 500 В, групповой прокладки, с пониженным дымо- и газовыделением СК-ЭВЭВнг(А)-LS
- Экранированный
- С пониженным дымовыделением
Назначение
- Для групповой стационарной прокладки
- Для современных систем электроники и электротехники
Кабели СК-ЭВЭВнг(А)-LS допускается использовать
- Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
Минимальный срок службы
30 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 5×DH
монтаж: 5×DH
Диапазон температур, °С
эксплуатация: от –50 до +70
монтаж: от –10 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 1–24 (в зависимости от сечения жил)Сечение жил
: 0,2–2,5 мм2Жилы
: многопроволочные медные луженыеИзоляция
: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделениемСкрутка
: парнаяОбмотка сердечника
: полиэтилентерефталатная пленкаЭкран
: общий в виде оплетки из медных луженых проволокОболочка
: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, серого цветаГарантийный срок эксплуатации
кабелей СК-ЭВЭВнг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СК-ЭВЭВнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.1.2
Нераспространение горения при групповой прокладке (категория А)
Наружный размер кабелей, DH, не более, мм
| Cечение жил, S, мм2 | Число пар в кабелях, N | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,2 | 4,9 | 7,8 | 8,5 | 9,3 | 10,1 | 11,2 | 11,2 | 12 | 14,1 | 14,5 | 15,7 | 16,5 | 18,3 | 20,7 |
| 0,35 | 5,5 | 9,5 | 10 | 11,1 | 12 | 13,3 | 13,3 | 14,2 | 17,3 | 17,8 | 18,9 | 19,8 | 22,3 | 25,2 |
| 0,5 | 6,4 | 11 | 11,5 | 12,5 | 13,9 | 15,7 | 15,7 | 16,8 | 20,3 | 20,9 | 21,9 | 23,2 | 26,1 | 28,8 |
| 0,75 | 7,4 | 13,1 | 14 | 15,8 | 17,5 | 19,2 | 19,2 | 20,9 | 25,2 | 25,9 | 27,1 | 28,5 | ||
| 1 | 8 | 14,1 | 14,9 | 16,8 | 19,1 | 21 | 21 | 22,5 | 26,8 | 27,6 | 28,9 | 31 | ||
| 1,5 | 9,7 | 18 | 19 | 21,3 | 23,2 | 25,8 | 25,8 | 27,8 | ||||||
| 2,5 | 10,8 | 19,9 | 21,3 | 23,2 | 26 | 28,2 | 28,2 | 31 | ||||||
Расчетная масса 1 км кабелей, кг
| Cечение жил, S, мм2 | Число пар в кабелях, N | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,2 | 30,2 | 59,3 | 74,5 | 93,5 | 107,8 | 128,4 | 136,3 | 151,5 | 191,1 | 210,5 | 249,6 | 274 | 342 | 418,3 |
| 0,35 | 38,6 | 87,8 | 104,5 | 130,4 | 151 | 179,7 | 192,2 | 213,9 | 297,8 | 327,9 | 373,6 | 410 | 526,1 | 636,4 |
| 0,5 | 50,5 | 113,5 | 136 | 162 | 196,6 | 241,7 | 258,9 | 288,6 | 395,1 | 436,6 | 484,4 | 563,5 | 695 | 805,3 |
| 0,75 | 67 | 149 | 191,2 | 246,6 | 307,1 | 361,5 | 388 | 444,4 | 602,3 | 666 | 738,6 | 813,4 | ||
| 1 | 81,7 | 178,9 | 220 | 284,6 | 388,8 | 456,3 | 489,6 | 545,6 | 695,1 | 773,4 | 862,1 | 986,4 | ||
| 1,5 | 115,9 | 289,9 | 353,7 | 465,9 | 545,8 | 654,6 | 705,9 | 789,1 | ||||||
| 2,5 | 149,5 | 405,4 | 476,8 | 576,3 | 709,5 | 819,1 | 891,4 | 1 033,3 | ||||||
Электрические параметры
Электрическое сопротивление изоляции жил при 20 °C, не менее 50 МОм x км
Электрическая емкость между каждой жилой и другими жилами, соединенными вместе, не более 200 пФ/м
Рабочее напряжение, не более 500 В
|
Сечение жил S, мм2 |
Электрическое сопротивление жил при 20 °C, не более, Ом/км |
|
0,2 |
10,0 |
|
0,35 |
6,5 |
|
0,5 |
4,5 |
|
0,75 |
3,0 |
|
1,0 |
2,2 |
|
1,5 |
1,5 |
|
2,5 |
0,9 |
