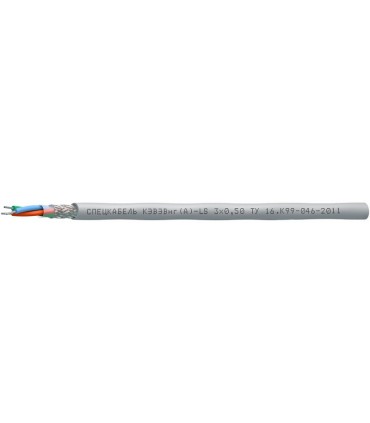

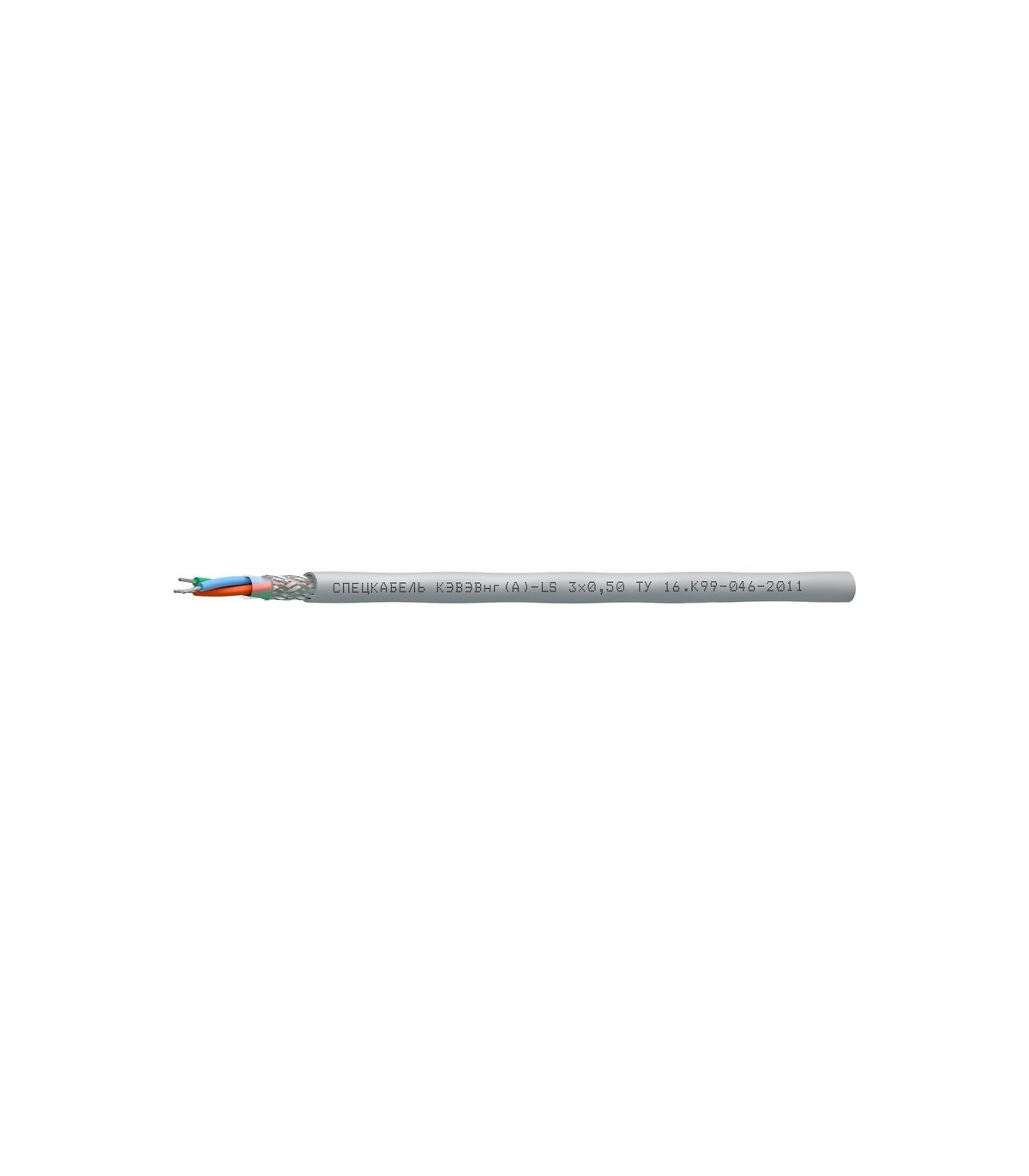

Спецкабель КЭВЭВнг(А)-LS NxS
ТУ 16.К99-046-2011
Кабели для монтажа систем электроники и электротехники, групповой прокладки с пониженным дымо- и газовыделением КЭВЭВнг(А)-LS
Категории в которых присутствует этот кабель:
- Экранированный
- С пониженным дымовыделением
Артикул:
Бренд:
Назначение
- Для групповой стационарной прокладки
- Для современных систем электроники и электротехники
Кабели КЭВЭВнг(А)-LS допускается использовать
- Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
Минимальный срок службы
30 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 5×DH
Диапазон температур, °С
эксплуатация: от –40 до +70
монтаж: от –10 до +50
* DH — наружный размер кабеля
Конструкция
Количество жил
: 1–37 ( в зависимости от сечения жил)Сечение жил
: 0,2–2,5 мм₂Жилы
: многопроволочные медные луженыеИзоляция
: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделениемСкрутка
: пучковаяОбщий экран
: оплетка из медных луженых проволокОболочка
: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, серого цветаГарантийный срок эксплуатации
кабелей КЭВЭВнг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КЭВЭВнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.1.2
Нераспространение горения при групповой прокладке (категория А)
Наружный размер кабелей, DH, не более, мм
| Cечение жил, S, мм2 | Число жил в кабелях, N | ||||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,2 | 4,8 | 5 | 5,3 | 5,6 | 5,9 | 6 | 6,3 | 7,2 | 8,6 | 8,9 | 9,6 | 10,8 | 11 | 11,3 | 12,2 |
| 0,35 | 5,4 | 5,7 | 6 | 6,8 | 6,9 | 7 | 7,4 | 10 | 10 | 10,4 | 11,3 | 13 | 13,2 | 13,8 | 14,9 |
| 0,5 | 6,4 | 6,8 | 7,1 | 7,7 | 8,1 | 8,2 | 8,8 | 10 | 11,4 | 12,1 | 13,4 | 15,4 | 15,7 | 16,1 | 17,9 |
| 0,75 | 7,4 | 7,9 | 8,3 | 9 | 9,6 | 9,7 | 10,4 | 12 | 13,9 | 14,7 | 16,1 | 18,8 | 19,1 | 20,2 | 21,8 |
| 1 | 8,1 | 8,5 | 9,1 | 9,9 | 10,7 | 10,8 | 11,9 | 13,7 | 15,3 | 15,9 | 18,1 | 20,8 | 21,1 | 25,7 | 23,5 |
| 1,5 | 9,5 | 10 | 11,5 | 12,5 | 13,5 | 14 | 15 | 17 | 18,9 | 19,9 | 22 | 25,2 | 25,7 | 27,1 | 29 |
| 2,5 | 10,5 | 11,5 | 12,5 | 13,5 | 15 | 15,5 | 16,5 | 19,5 | 21,2 | 22,3 | 24,5 | 28,7 | 29,2 | 30,1 | 32,5 |
Расчетная масса 1 км кабелей, кг
| Cечение жил, S, мм2 | Число жил в кабелях, N | ||||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,2 | 29,9 | 35,3 | 41 | 47,4 | 53,8 | 57,6 | 67,7 | 81,7 | 100,7 | 111,2 | 137,5 | 167,4 | 180,2 | 194,6 | 234,7 |
| 0,35 | 38,9 | 46,8 | 55,7 | 68,6 | 78,3 | 84,5 | 94,4 | 120,8 | 140,5 | 156,5 | 196,6 | 248 | 268,3 | 307,6 | 368,4 |
| 0,5 | 48 | 58,6 | 70,5 | 82,9 | 105,1 | 113,7 | 126,8 | 160,6 | 180,6 | 208,8 | 276,4 | 348,1 | 377,7 | 409,5 | 525,2 |
| 0,75 | 68,7 | 84,9 | 108,5 | 133,1 | 152,7 | 166,1 | 186 | 227,5 | 279,9 | 321,8 | 404,8 | 521,5 | 566 | 652,7 | 779,4 |
| 1 | 84,2 | 104,4 | 126,9 | 155,5 | 179,9 | 197 | 220,6 | 270,7 | 341,1 | 382,6 | 528,6 | 662,2 | 719,3 | 779,5 | 935,3 |
| 1,5 | 120,4 | 151,3 | 185,3 | 220 | 255,4 | 281,8 | 325,6 | 419,3 | 533,5 | 609 | 783,8 | 966,7 | 1 055,3 | 1 200,8 | 1 421,5 |
| 2,5 | 149,7 | 192,5 | 238,5 | 285,4 | 341,2 | 378,7 | 427 | 559,5 | 703,7 | 804,9 | 1 026,8 | 1 331,6 | 1 452,4 | 1 583,1 | 1 903,8 |
Электрические параметры
- Электрическое сопротивление изоляции жил при 20 °C, не менее: 100 МОм x км
- Электрическая емкость между каждой жилой и другими жилами, соединенными вместе, не более: 150 пФ/м
- Рабочее напряжение, не более: 300 В
|
Сечение жил S, мм2 |
Электрическое сопротивление жил при 20 °C, не более, Ом/км |
|
0,2 |
10,0 |
|
0,35 |
6,5 |
|
0,5 |
4,5 |
|
0,75 |
3,0 |
|
1,0 |
1,9 |
|
1,5 |
1,3 |
|
2,5 |
0,8 |
