КунРс ЭУКУнг(А)-FRHF NxS
ТУ 16.К99-043-2011

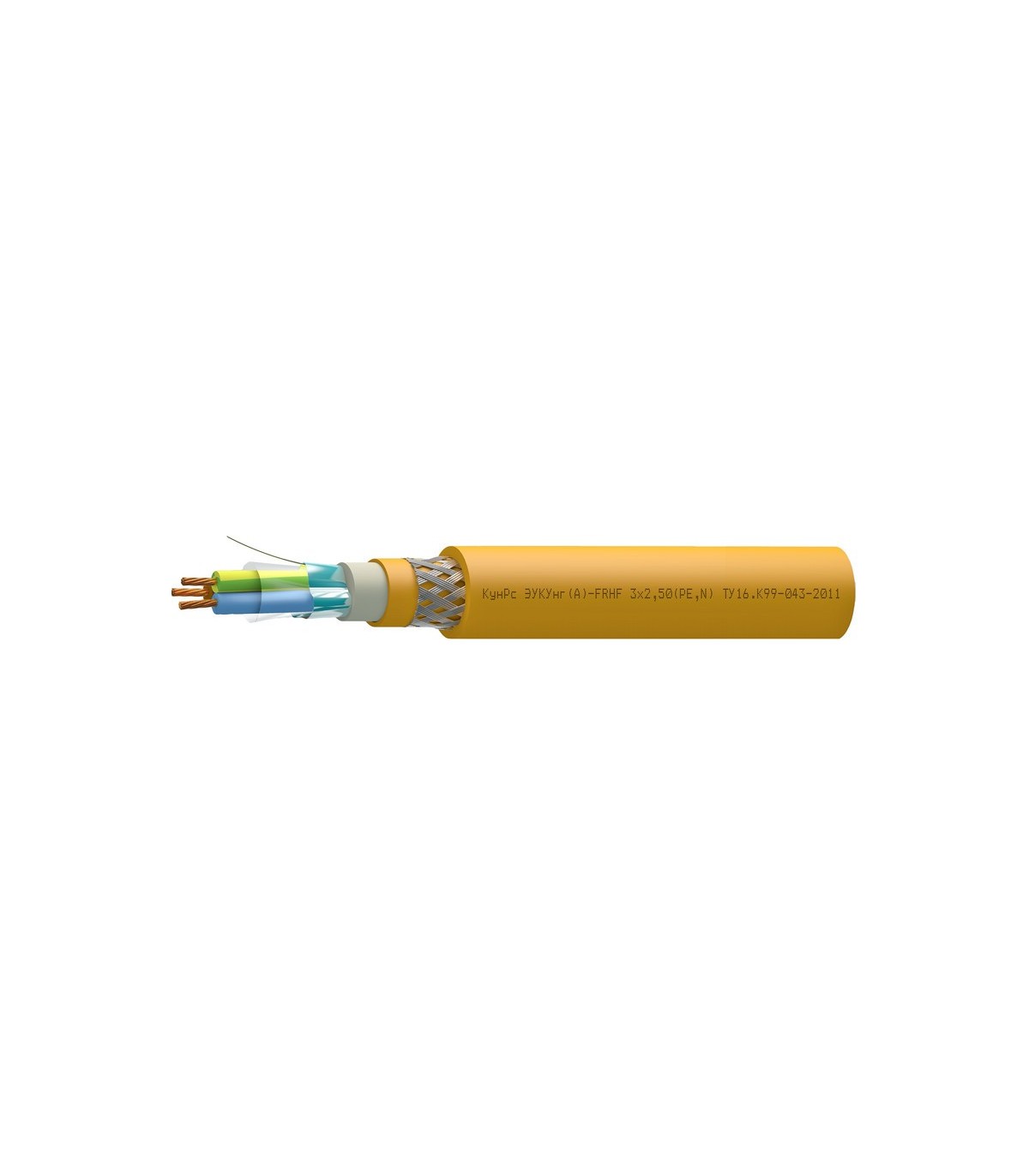

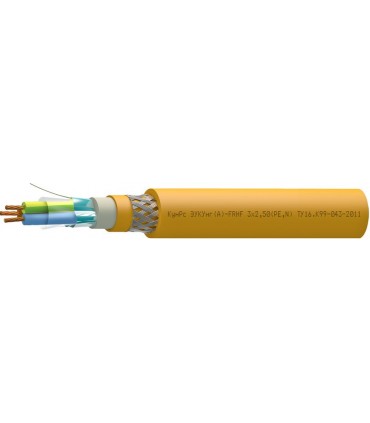

КунРс ЭУКУнг(А)-FRHF NxS - кабели для электроустановок систем противопожарной защиты огнестойкие, групповой прокладки, с пониженным дымо- и газовыделением, бронированные
- Огнестойкий
- Экранированный
- Низкотоксичный
- С пониженным дымовыделением
Назначение
- Для групповой стационарной прокладки
- Для систем противопожарной защиты
- Для систем энергоснабжения на объектах повышенной пожарной опасности
Кабели КунРс ЭУКУнг(А)-FRHF допускается использовать
- В грунтах категории I-III
- Внутри и вне помещений
- В химически агрессивных средах
Защищены от грызунов
Массогабаритные параметры
Наружный размер кабелей, DH, не более, мм
| Cечение жил, S, мм2 | Число жил в кабелях, N | |||
| 2 | 3 | 4 | 5 | |
| 0,75 | 17 | 17,5 | 18,5 | 19,4 |
| 1 | 17,5 | 18,2 | 19 | 20 |
| 1,5 | 18,3 | 18,9 | 20 | 21 |
| 2,5 | 19,8 | 20,7 | 21,7 | 23,1 |
| 4 | 21,4 | 22,1 | 24,3 | 25,8 |
| 6 | 22,5 | 24,4 | 25,8 | 27,5 |
| 10 | 26,3 | 27,4 | 29,4 | 31,6 |
| 16 | 28,9 | 30,5 | 32,4 | 35,7 |
Расчетная масса 1 км кабелей, кг
| Cечение жил, S, мм2 | Число жил в кабелях, N | |||
| 2 | 3 | 4 | 5 | |
| 0,75 | 268,1 | 286,3 | 321,5 | 352,7 |
| 1 | 284,9 | 310,9 | 344,8 | 381,9 |
| 1,5 | 319,9 | 344,4 | 391,7 | 435,9 |
| 2,5 | 388,4 | 431,2 | 483,4 | 549,2 |
| 4 | 467,3 | 519,3 | 630,4 | 716 |
| 6 | 546,7 | 657,8 | 750,2 | 860,2 |
| 10 | 774,5 | 882,8 | 1 037,9 | 1 200,5 |
| 16 | 991,3 | 1 175,6 | 1 367,5 | 1 648,1 |
Минимальный срок службы
30 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 5×DH
монтаж: 5×DH
Диапазон температур, °С
эксплуатация: от –60 до +90
монтаж: от –45 до +50
* DH — наружный размер кабеля
Конструкция
Количество жил
: 2–5 (возможно изготовление с числом жил более 5)Сечение жил
: 0,75–16 мм2Жилы
: многопроволочные медные (класс 2)Изоляция
: кремнийорганическая керамообразующая резинаСкрутка
: пучковаяЭкран
: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволокиЗаполнение
: безгалогенный мелонаполненный материалОболочка
: безгалогенный термопластичный полиуретан оранжевого цветаБроня
: оплетка из стальных оцинкованных проволокЗащитный шланг
: аналогично оболочкеГарантийный срок эксплуатации
кабелей КунРс ЭУКУнг(А)-FRHF
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КунРс ЭУКУнг(А)-FRHF по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория А).
Огнестойкость 180 минут.
Электрические параметры
Номинальное рабочее напряжение, В 450/750 (переменное) или 1000 (постоянное)
|
Сечение жил S, мм2 |
Электрическое сопротивление жил при 20 °C, не более, Ом/км |
Электрическое сопротивление изоляции жил, не менее, МОм x км |
|
|
при 20 °C |
при 90 °C |
||
|
0,75 |
24,5 |
300 |
5 |
|
1 |
18,1 |
300 |
5 |
|
1,5 |
12,1 |
300 |
5 |
|
2,5 |
7,41 |
300 |
5 |
|
4 |
4,61 |
300 |
2,5 |
|
6 |
3,08 |
300 |
2,5 |
|
10 |
1,83 |
300 |
1 |
|
16 |
1,15 |
300 |
1 |
|
Число жил в кабелях, N |
Сечение токопроводящих жил, мм2 |
Токовая нагрузка, А, не более, при |
||||
|
Ттпж=90 °С |
Ттпж=70 °С |
Ттпж=35 °С; Токр.ср.=25 °С |
||||
|
на воздухе Токр.ср.= 25 °С |
в земле Токр.ср.= 15 °С |
на воздухе Токр.ср.= 20 °С |
в земле Токр.ср.= 15 °С |
|||
|
2 |
0,75 |
16 |
20 |
14 |
18 |
5 |
|
1,0 |
19 |
24 |
16 |
21 |
6 |
|
|
1,5 |
25 |
31 |
21 |
27 |
8 |
|
|
2,5 |
34 |
40 |
28 |
36 |
10 |
|
|
4 |
45 |
52 |
37 |
47 |
13 |
|
|
6 |
56 |
64 |
47 |
59 |
17 |
|
|
10 |
78 |
86 |
65 |
79 |
22 |
|
|
16 |
104 |
112 |
87 |
102 |
29 |
|
|
3 |
0,75 |
14 |
18 |
12 |
16 |
4 |
|
1,0 |
17 |
22 |
14 |
19 |
5 |
|
|
1,5 |
22 |
28 |
18 |
25 |
6 |
|
|
2,5 |
31 |
37 |
25 |
33 |
9 |
|
|
4 |
41 |
48 |
33 |
43 |
11 |
|
|
6 |
51 |
59 |
42 |
54 |
14 |
|
|
10 |
71 |
79 |
58 |
73 |
19 |
|
|
16 |
95 |
104 |
78 |
94 |
25 |
|
|
4 |
0,75 |
13 |
16 |
11 |
14 |
4 |
|
1,0 |
15 |
20 |
13 |
17 |
4 |
|
|
1,5 |
20 |
26 |
17 |
23 |
6 |
|
|
2,5 |
28 |
34 |
23 |
30 |
8 |
|
|
4 |
38 |
44 |
30 |
39 |
10 |
|
|
6 |
47 |
54 |
38 |
50 |
13 |
|
|
10 |
66 |
73 |
53 |
67 |
17 |
|
|
16 |
88 |
96 |
71 |
87 |
22 |
|
|
5 |
0,75 |
12 |
14 |
10 |
13 |
3 |
|
1,0 |
13 |
18 |
12 |
15 |
4 |
|
|
1,5 |
18 |
24 |
16 |
21 |
5 |
|
|
2,5 |
26 |
31 |
21 |
27 |
7 |
|
|
4 |
35 |
40 |
28 |
36 |
9 |
|
|
6 |
43 |
50 |
36 |
46 |
11 |
|
|
10 |
61 |
67 |
49 |
62 |
15 |
|
|
16 |
81 |
89 |
67 |
80 |
20 |
|
|
Ттпж — температура токопроводящей жилы Токр.ср. — температура окружающей среды (значения для 70 °С приведены в качестве справочной информации). |
||||||
Техсправка по пожарной нагрузке
|
Число токопроводящих жил, N |
Сечение токопроводящих жил, S, мм2 |
Объем горючей массы полимерных элементов в кабеле, лx10-3/м |
|
2 |
0,75 |
143,16 |
|
1,0 |
150,30 |
|
|
1,5 |
166,57 |
|
|
2,5 |
195,74 |
|
|
4 |
227,97 |
|
|
6 |
253,92 |
|
|
10 |
349,57 |
|
|
16 |
413,05 |
|
|
3 |
0,75 |
150,29 |
|
1,0 |
161,23 |
|
|
1,5 |
174,84 |
|
|
2,5 |
211,05 |
|
|
4 |
239,19 |
|
|
6 |
293,75 |
|
|
10 |
365,80 |
|
|
16 |
445,07 |
|
|
4 |
0,75 |
167,77 |
|
1,0 |
176,38 |
|
|
1,5 |
195,34 |
|
|
2,5 |
230,88 |
|
|
4 |
288,17 |
|
|
6 |
319,41 |
|
|
10 |
410,57 |
|
|
16 |
481,39 |
|
|
5 |
0,75 |
183,78 |
|
1,0 |
193,64 |
|
|
1,5 |
214,83 |
|
|
2,5 |
255,71 |
|
|
4 |
319,16 |
|
|
6 |
354,75 |
|
|
10 |
459,65 |
|
|
16 |
570,59 |
