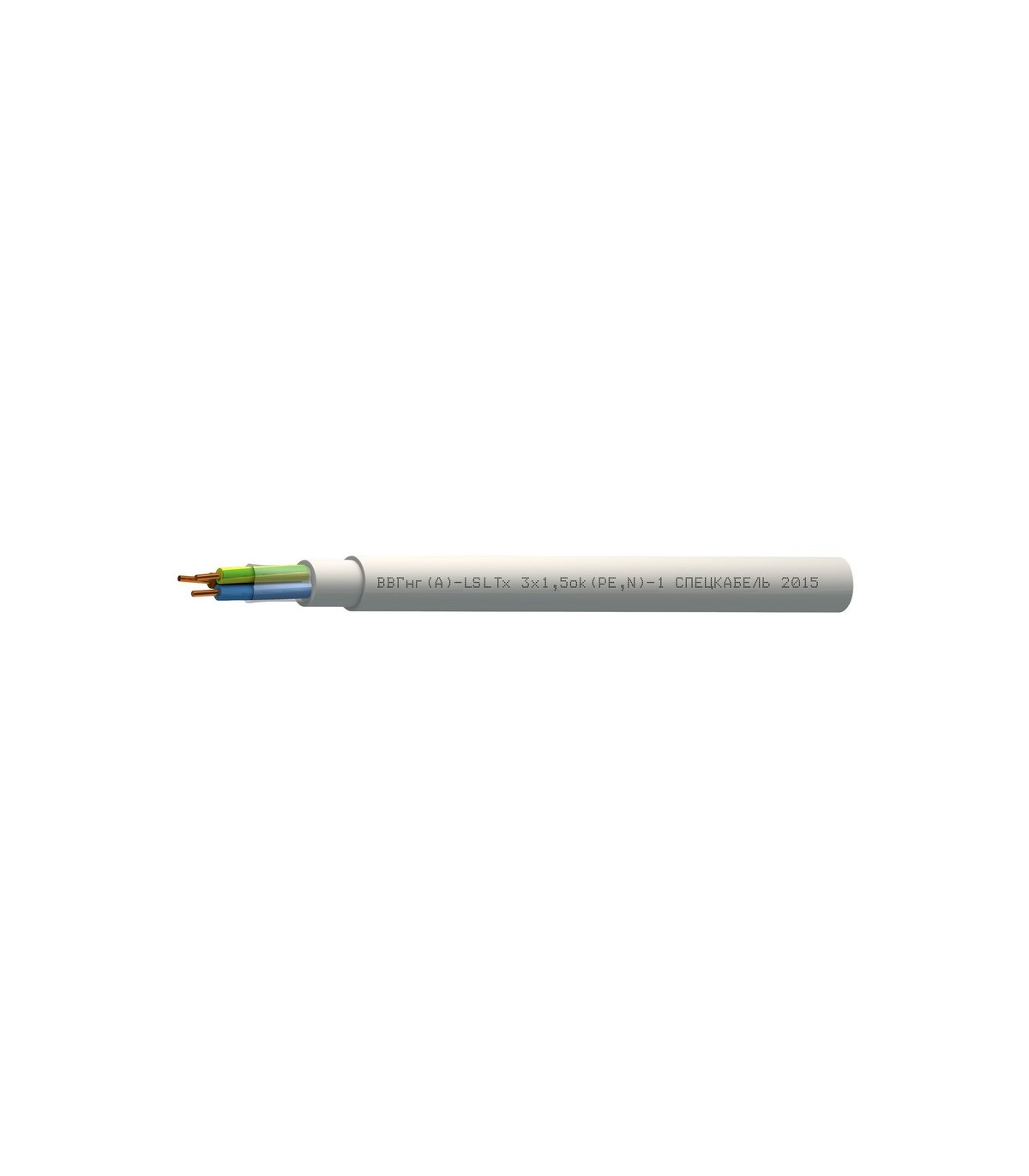

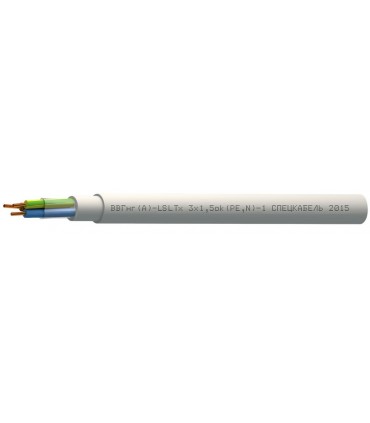

ВВГнг(А)-LSLTx NxS 0,66 кВ Спецкабель
ТУ 16-705.496-2011
Кабели силовые с рабочим переменным напряжением 0,66 кВ, не распространяющие горение, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения ВВГнг(А)-LSLTx
- Низкотоксичный
- С пониженным дымовыделением
- Без экрана
Назначение
- Для передачи и распределения энергии и электрических сигналов в стационарных установках
- Для общепромышленного применения и атомных станций
- Для систем энергоснабжения на объектах повышенной пожарной опасности
- Для детских дошкольных и образовательных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусов образовательных учреждений интернатного типа и детских учреждений
Кабели ВВГнг(А)-LSLTx допускается использовать
- Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
- Во взрывоопасных зонах категории В-1а
Массогабаритные параметры
Наружный размер кабелей, DH, не более, мм
| Cечение жил, S, мм2 | Число жил в кабелях, N | ||||
| 1 | 2 | 3 | 4 | 5 | |
| 1,5 | 5,4 | 10,8 | 11,5 | 11,8 | 12,6 |
| 2,5 | 5,8 | 11,6 | 12 | 12,8 | 13,7 |
| 4 | 6,5 | 12,9 | 13,5 | 14,4 | 15,5 |
| 6 | 7 | 13,9 | 14,6 | 15,6 | 16,8 |
| 10 | 8,2 | 16,3 | 17,1 | 18,5 | 20,6 |
| 16 | 9,3 | 18,2 | 19,2 | 20,8 | 22,6 |
Расчетная масса 1 км кабелей, кг
| Cечение жил, S, мм2 | Число жил в кабелях, N | ||||
| 1 | 2 | 3 | 4 | 5 | |
| 1,5 | 52 | 193 | 216 | 247 | 274 |
| 2,5 | 65 | 235 | 267 | 310 | 347 |
| 4 | 55 | 306 | 354 | 417 | 471 |
| 6 | 11 | 375 | 442 | 527 | 600 |
| 10 | 166 | 543 | 650 | 784 | 927 |
| 16 | 237 | 727 | 888 | 1 084 | 1 252 |
Минимальный срок службы
30 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 10×DH
монтаж: 10×DH
Диапазон температур, °С
эксплуатация: от –50 до +50
монтаж: от –15 до +50
* DH — наружный размер кабеля
Конструкция
Количество жил
: 1–5Сечение жил
: 1,5–16 мм2Жилы
: однопроволочные медныеИзоляция
: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, с низким показателем токсичности продуктов горенияСкрутка
: пучковаяЗаполнение
: полимерный материал пониженной пожарной опасности, с низким дымо- и газовыделением, с низким показателем токсичности продуктов горенияОболочка
: ПВХ пониженной пожарной опасности с низким дымо- и газовыделением, с низким показателем токсичности продуктов горения, белого цветаГарантийный срок эксплуатации
кабелей ВВГнг(А)-LSLTx
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей ВВГнг(А)-LSLTx по ГОСТ 31565 — 2012 — П1б.8.2.1.2
Нераспространение горения при групповой прокладке (категорияА)
Электрические параметры
Номинальное рабочее переменное напряжение 0,66 кВ
Максимальное постоянное напряжение 1,0 кВ
|
Сечение жил, S, мм2 |
Электрическое сопротивление жил постоянному току при 20 °С, не более, Ом/км |
|
1,5 |
12,10 |
|
2,5 |
7,41 |
|
4 |
4,61 |
|
6 |
3,08 |
|
10 |
1,83 |
|
16 |
1,15 |
