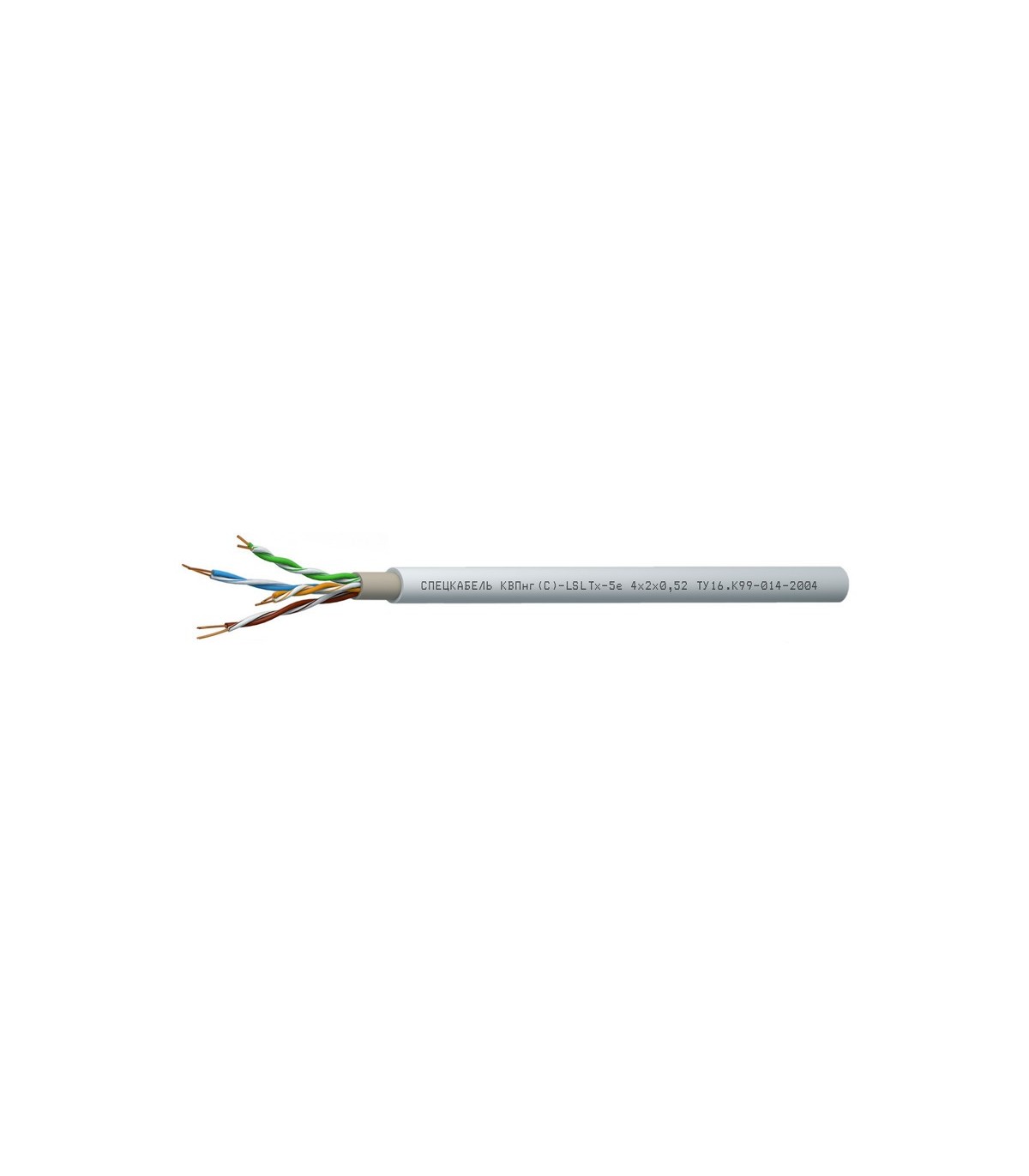

Спецкабель Лоутокс КВПнг(C)-LSLTx-5e Nx2x0,52
ТУ 16.К99-014-2004
Кабели симметричные для структурированных кабельных систем (U/UTP) категории 5e, групповой прокладки, c пониженным дымо- и газовыделением, с низкой токсичностью продуктов горения Лоутокс КВПнг(C)-LSLTx-5e
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Назначение
- Для групповой стационарной прокладки
- Для структурированных кабельных систем, категория 5e (стандарты: ISO/IEC 11801, IEC 61156-5, ANSI/TIA/EIA-568-А)
Кабели Лоутокс КВПнг(C)-LSLTx-5e допускается использовать
- Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
Массогабаритные параметры
| Диаметр жил, D, мм | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,52 | 1 | 5,6 | 24,6 |
| 2 | 7,5 | 42,3 | |
| 4 | 8 | 57 |
Минимальный срок службы
30 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 8×DH
монтаж: 8×DH
Диапазон температур, °С
эксплуатация: от –40 до +70
монтаж: от –10 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 1, 2, 4Диаметр жил
: 0,52 ммЖилы
: однопроволочные медныеИзоляция
: сплошной полиэтиленСкрутка
: парнаяЗаполнение
: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением,с низкой токсичностью продуктов горенияОболочка
: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения, белого цветаГарантийный срок эксплуатации
кабелей Лоутокс КВПнг(C)-LSLTx-5e
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей Лоутокс КВПнг(C)-LSLTx-5e по ГОСТ 31565 — 2012 — П3.8.2.1.2
Нераспространение горения при групповой прокладке (категория С)
Электрические параметры
- Электрическое сопротивление жилы при 20 °C, не более: 95,0 Ом / км
- Омическая асимметрия жил в рабочей паре не более: 2 %
- Электрическое сопротивление изоляции жил при 20 °C, не менее: 5000 МОм×км
- Электрическая емкость рабочей пары, не более: 56 пФ/м
- Емкостная асимметрия пары относительно земли на длине 1 км, не более: 1600 пФ
- Волновое сопротивление: 100 ± 15 Ом
Техсправка по пожарной нагрузке
|
Число пар в кабелях, N |
Объем горючей массы полимерных элементов в кабеле, лx10-3/м |
|
1 |
12,29 |
|
2 |
20,66 |
|
4 |
25,94 |
