ТУ 16.К99-049-2012

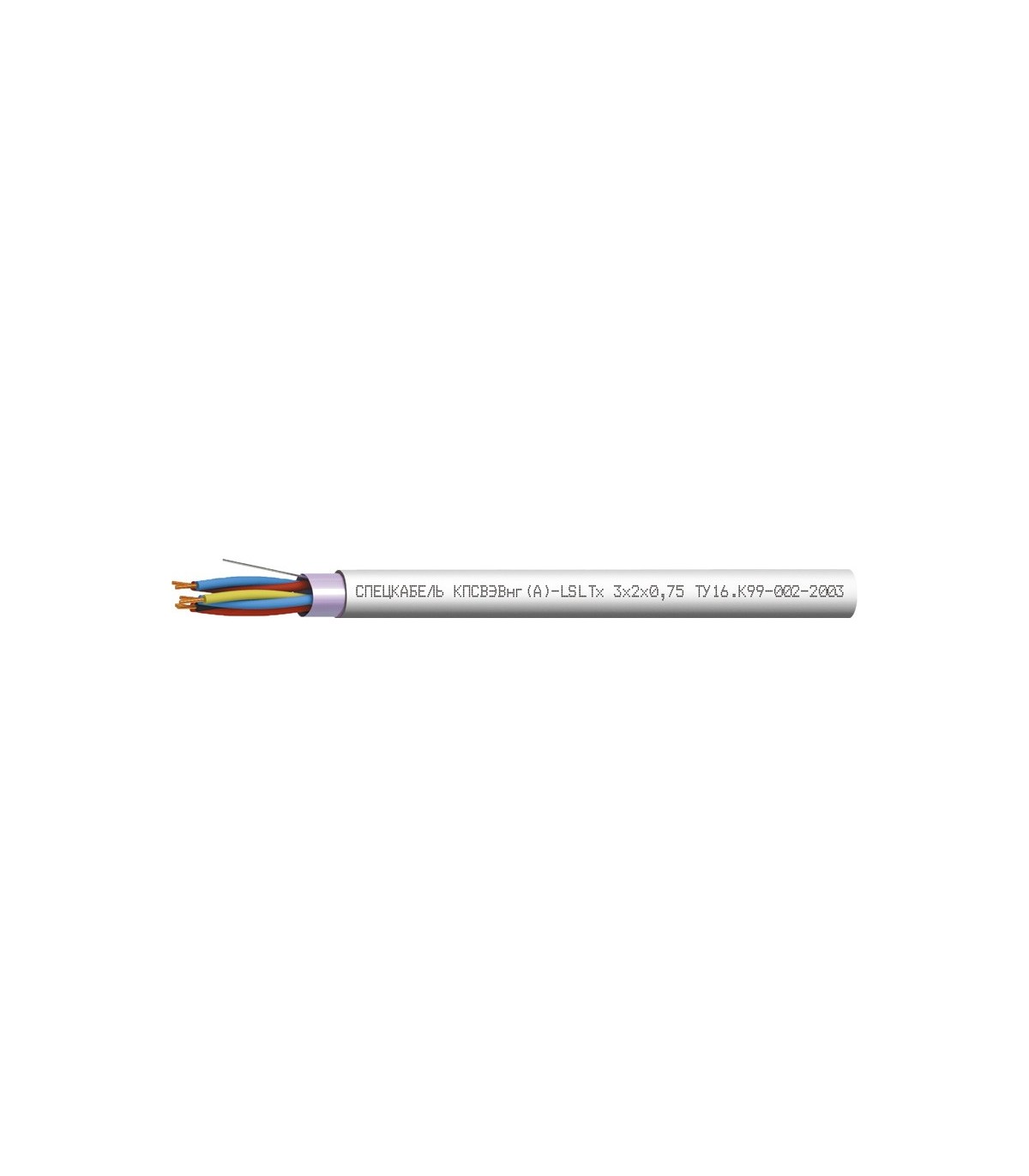

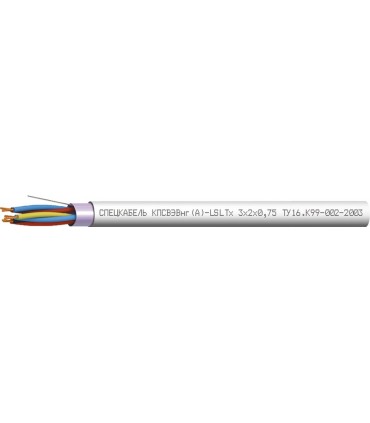

Кабели симметричные для систем сигнализации и управления, групповой прокладки, с пониженным дымо- и газовыделением, низкотоксичные Лоутокс КПСВЭВнг(А)-LSLTx
- Экранированный
- Низкотоксичный
- С пониженным дымовыделением
Назначение
- Для групповой стационарной прокладки
- Для современных систем сигнализации
- Для систем контроля доступа
- Для систем управления, контроля и связи
- Для систем атомных станций класса безопасности 3Н (вне гермозоны)
Кабели Лоутокс КПСВЭВнг(А)-LSLTx допускается использовать
- Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
- Во взрывоопасных зонах по ГОСТ IEC 60079
Массогабаритные параметры
Cечение жил, S, мм2 | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
0,5 | 1 | 5,4 | 27,9 |
2 | 6,2x9,0 | 53,7 | |
4 | 10,1 | 102,8 | |
8 | 11,1x16,3 | 181,5 | |
12 | 16,3 | 254,2 | |
16 | 18,1 | 321,9 | |
20 | 20,3 | 507,2 | |
32 | 25,2 | 611,5 | |
0,75 | 1 | 5,9 | 42,1 |
2 | 7,0x9,9 | 99 | |
1 | 1 | 6,4 | 52 |
2 | 7,7x11,0 | 119,4 | |
1,5 | 1 | 7,2 | 68,4 |
2 | 8,6x12,4 | 155 | |
2,5 | 1 | 8,4 | 92,9 |
2 | 10,0x15,2 | 159,5 |
Минимальный срок службы
30 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 7×DH
монтаж: 10×DH
Диапазон температур, °С
эксплуатация: от –40 до +70
монтаж: от –15 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 1-40 (в зависимости от сечения жил)Сечение жил
: 0,5-2,5 мм2Жилы
: однопроволочные медныеИзоляция
: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, с низкой токсичностью продуктов горенияСкрутка
: парнаяЭкран
: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволокиОболочка
: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения, белого цветаГарантийный срок эксплуатации
кабелей Лоутокс КПСВЭВнг(А)-LSLTx
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей Лоутокс КПСВЭВнг(А)-LSLTx по ГОСТ 31565 — 2012 — П1б.8.2.1.2
Нераспространение горения при групповой прокладке (категории А)
Электрические параметры
Электрические параметры | Номинальное сечение жил S, мм2 | ||||
0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
Эл. сопр. жилы постоянному току при 20 °C, не более, Ом/км | 37,4 | 25,5 | 18,8 | 12,6 | 8,0 |
Эл. сопр. изоляции жил при 20 °C, не менее, МОм×км | 100 | 100 | 100 | 100 | 100 |
Эл. eмкость пары, не более, нФ/км | 110 | 118 | 120 | 125 | 150 |
Коэффициент затухания на частоте 1 кГц при 20 °C, не более, дБ/км | 1,35 | 1,12 | 0,95 | 0,80 | 0,65 |
Рабочее напряжение, не более, В | 300 | 300 | 300 | 300 | 300 |
Техсправка по пожарной нагрузке
Cечение жил, S, мм2 | Число пар | Объем горючей массы, л×10-3/м |
0,5 | 1 | 14,3 |
2 | 25,6 | |
0,75 | 1 | 16,2 |
2 | 27,3 | |
1,0 | 1 | 19,4 |
2 | 34,3 | |
1,5 | 1 | 25,8 |
2 | 42,6 | |
2,5 | 1 | 32,8 |
2 | 56,0 |
