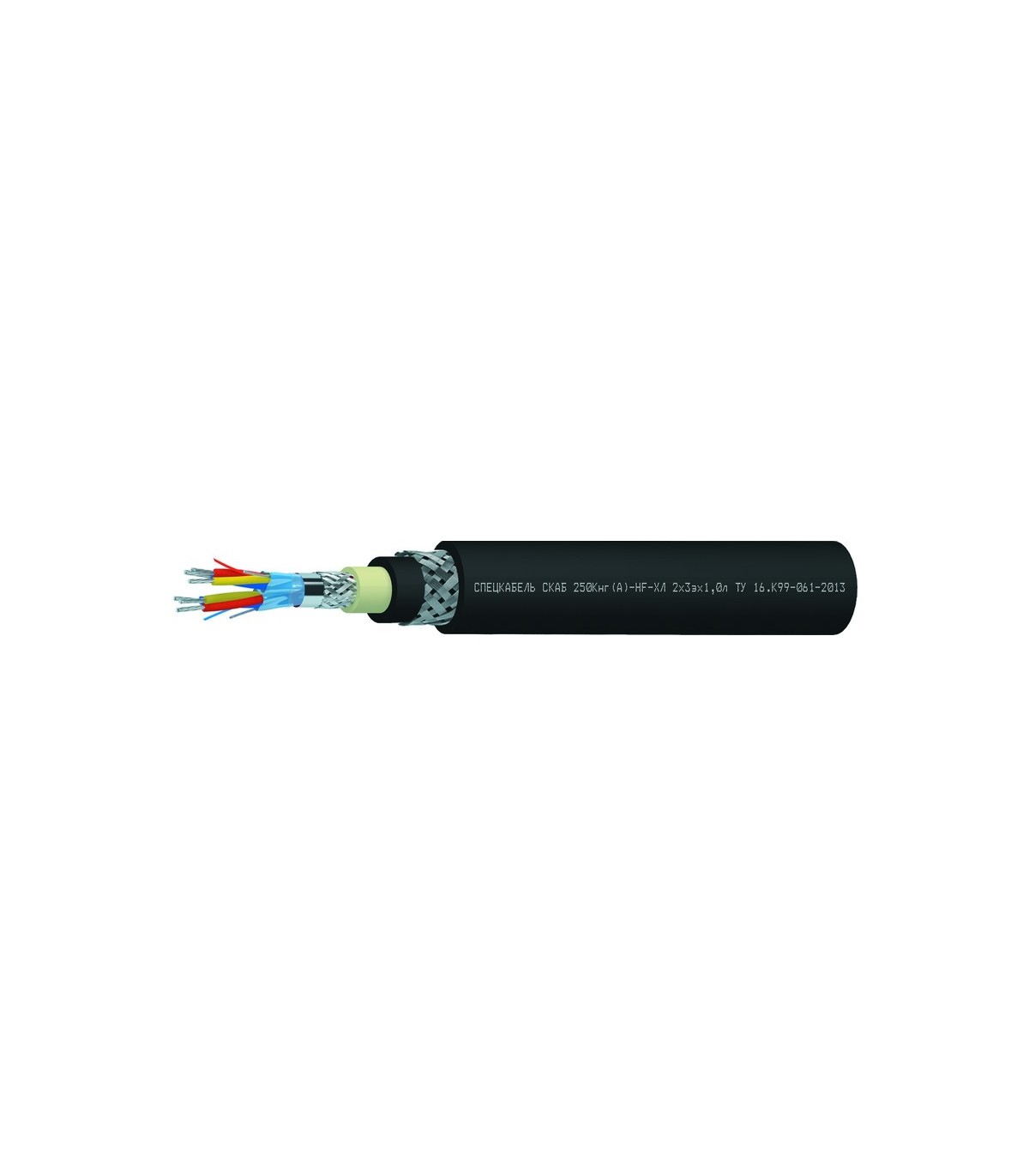

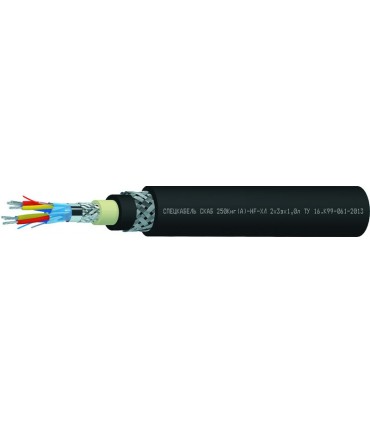

СКАБ 250Кнг(А)-HF-ХЛ Nx3эхSл
ТУ 16.К99-061-2013
СКАБ 250Кнг(А)-HF-ХЛ Nx3эхSл - кабели универсальные для КИПиА на напряжение до 380 В, с индивидуально экранированными тройками, групповой прокладки, бронированные
- Морозостойкий
- Безгалогенный
- Бронированный
- Экранированный
- Стойкий к агрессивным средам
Назначение
- Для присоединения к стационарным электрическим приборам
- Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
Кабели СКАБ 250Кнг(А)-HF-ХЛ допускается использовать
- Во взрывоопасных зонах по ГОСТ IEC 60079
- В искробезопасных цепях Ex-i
- На атомных станциях, в системах класса 2–4, вне гермозоны
- Внутри и вне помещений
- В условиях кратковременных воздействий минерального масла и бензина
- В грунтах категории I — III
Овальность поперечного сечения кабелей не более 10%
Защищены от грызунов
Минимальный срок службы
40 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 5×DH
монтаж: 5×DH
Диапазон температур, °С
эксплуатация: от –70 до +90
монтаж: от –30 до +50
* DH — наружный размер кабеля
Конструкция
Количество троек
: 2-24 (в зависимости от сечения жил)Сечение жил
: 0,5-2,5 мм2Жилы
: многопроволочные медные луженыеИзоляция
: полимерная композиция, не содержащая галогеновСкрутка
: парнаяЭкран тройки
: из алюмолавсановой ленты с контактным проводником из медной луженой проволокиОбщий экран
: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволокиВнутреннее заполнение
: полимерная композиция пониженной пожарной опасностиОболочка
: полимерная композиция, не содержащая галогенов черного цветаБроня
: оплетка из стальных оцинкованных проволок плотностью не менее 70%Защитный шланг
: аналогично оболочкеГарантийный срок эксплуатации
кабелей СКАБ 250Кнг(А)-HF-ХЛ
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СКАБ 250Кнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)
Наружный размер кабелей, DH, не более, мм
| Cечение жил, S, мм2 | Число троек в кабелях, N | ||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,75 | 19,3 | 19,4 | 20,6 | 22,1 | 23,4 | 23,9 | 26,5 | 29,9 | 30,6 | 33,6 | 34,9 | 38,1 | 41,3 |
| 1 | 20 | 20,3 | 21,5 | 23,1 | 26,3 | 26,9 | 27,9 | 31,5 | 33,9 | 35,5 | 37,1 | 40,1 | 43,7 |
| 1,5 | 21,4 | 21,6 | 23,1 | 26,5 | 28,3 | 28,9 | 30 | 36,1 | 37 | 38,4 | 40,1 | 43,6 | 50,6 |
| 2,5 | 24,6 | 25 | 28 | 30 | 32 | 32,7 | 34 | 40,4 | 41,4 | 43,1 | 46,1 | 50,5 | 56,6 |
Расчетная масса 1 км кабелей, кг
| Cечение жил, S, мм2 | Число троек в кабелях, N | ||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,75 | 504,2 | 563 | 643,6 | 744,7 | 830,2 | 870,5 | 956,8 | 1 193,5 | 1 302 | 1 419,4 | 1 545,6 | 1 802,4 | 2 302,4 |
| 1 | 540,2 | 611,2 | 725,9 | 819,9 | 918,6 | 967,4 | 1 092,7 | 1 332 | 1 448,7 | 1 593,3 | 1 737,4 | 2 117,4 | 2 589,4 |
| 1,5 | 616 | 728,2 | 842,3 | 962 | 1 109,7 | 1 176,3 | 1 319,3 | 1 584,3 | 1 749,4 | 1 927,4 | 2 201,1 | 2 735,3 | 3 223,1 |
| 2,5 | 745,7 | 870,5 | 1 018,7 | 1 202,5 | 1 388,5 | 1 483,3 | 1 642,7 | 2 026,9 | 2 285,5 | 2 683 | 2 943,1 | 3 586,9 | 4 184,9 |
Электрические параметры
|
Электрические параметры |
Номинальное сечение жил S, мм2 |
||||
|
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
|
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км |
40,7 |
26,0 |
22,3 |
14,3 |
7,63 |
|
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм |
100 |
||||
|
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ |
200 |
||||
|
Рабочее переменное (постоянное) напряжение, не более, В |
380 (540) |
||||
Техсправка по пожарной нагрузке
|
Объем горючей массы, лx10-3/м |
|||||||||||||||
|
Ном. сеч. жил, мм2 |
Число троек |
||||||||||||||
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
14 |
16 |
20 |
24 |
|||
|
0,5 |
153,0 |
162,5 |
181,0 |
201,6 |
222,3 |
234,4 |
307,7 |
360,7 |
384,4 |
486,7 |
521,0 |
594,1 |
671,7 |
||
|
0,75 |
160,6 |
170,6 |
190,0 |
211,7 |
233,4 |
246,1 |
323,1 |
378,7 |
403,6 |
511,0 |
547,0 |
623,8 |
705,3 |
||
|
1,0 |
170,2 |
181,3 |
202,6 |
226,3 |
309,2 |
324,4 |
345,7 |
406,4 |
511,2 |
552,0 |
591,4 |
671,7 |
760,8 |
||
|
1,5 |
186,3 |
199,1 |
223,5 |
310,3 |
341,5 |
359,0 |
383,4 |
537,9 |
571,6 |
614,3 |
659,4 |
751,4 |
982,9 |
||
|
2,5 |
247,1 |
263,0 |
344,0 |
383,1 |
422,3 |
444,0 |
474,4 |
636,9 |
677,9 |
729,7 |
792,8 |
909,0 |
1134,5 |
||
