ТУ 16.К99-042-2010

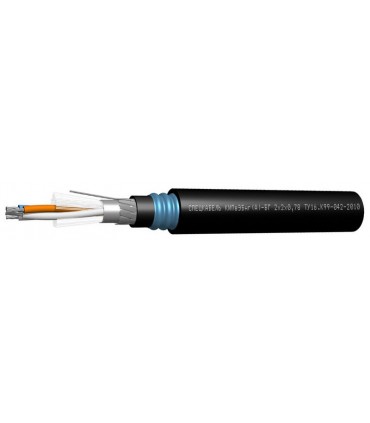

Кабели симметричные для интерфейса распределенного сбора и передачи данных КИПвЭБнг(А)-БГ
- Морозостойкий
- Безгалогенный
- Бронированный
- Экранированный
- Стойкий к агрессивным средам
Назначение
- Для групповой стационарной прокладки
- Для систем распределенного сбора данных, использующих интерфейс RS-485 (стандарты: ИСО/МЭК 8482, TIA/EIA-485-A)
Кабели КИПвЭБнг(А)-БГ допускается использовать
- В грунтах категории I-III
- Внутри и вне помещений
- В условиях кратковременных воздействий минерального масла и дизельного топлива
- По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м3 и температуре до 60 ºС
Включены в ограничительные перечни:
- Перечень ЭКБ 17-2018
- Изделий ВМФ, разрешённых к применению на изделиях 21 и 22
Стойкость к внешним воздействующим факторам
- Группа унифицированного исполнения не ниже 4У
Стойкость к спецфакторам
- Группа унифицированного исполнения не ниже 4Ус
Защищены от грызунов
Массогабаритные параметры
Диаметр жил, D, мм | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
0,78 | 1 | 13,4 | 222,8 |
1,5 | 14,1 | 233,4 | |
2 | 17,3 | 336,9 | |
3 | 18 | 358,3 | |
4 | 18,7 | 384,7 | |
5 | 20 | 444,2 | |
6 | 21,2 | 486,8 | |
7 | 21,2 | 498,6 | |
8 | 22,5 | 522,3 | |
9 | 24,4 | 609,1 | |
10 | 25,6 | 659,4 |
Минимальный срок службы
35 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 15×DH
Диапазон температур, °С
эксплуатация: от –60 до +85
монтаж: от –10 до +70
* DH — наружный размер кабеля

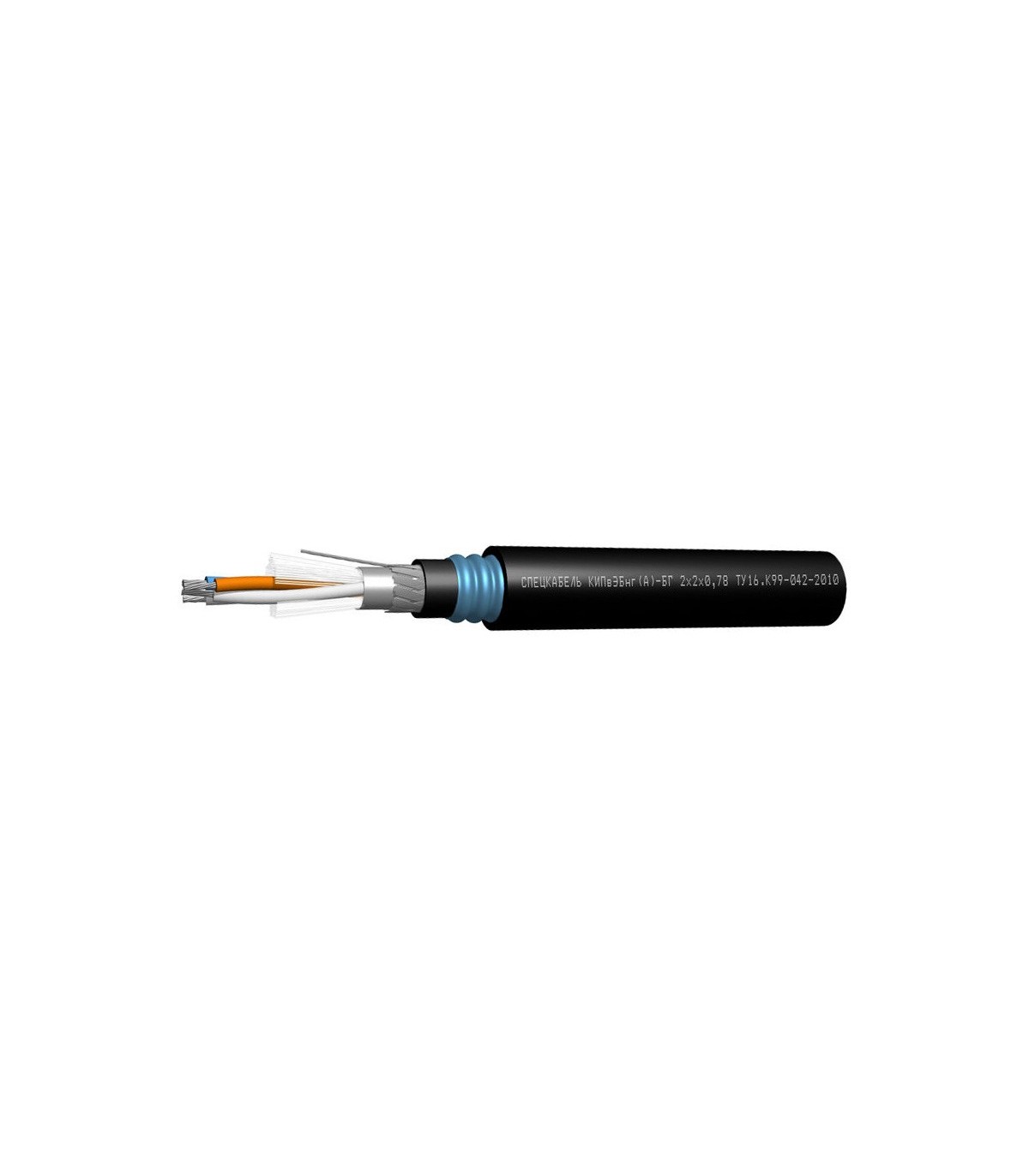

Конструкция
Количество жил
: 1-10Диаметр
жил: 0,78 мм (7×0,26 мм)Жилы
: многопроволочные медные луженыеИзоляция
: вспененный полиэтиленСкрутка
: парнаяЭкран
: общий из алюмолавсановой ленты с контактным проводником и оплеткой из медных луженых проволок плотностью 88-92%Оболочка
: полимерная композиция, не содержащая галогенов, черного цветаГидрофобное покрытие
: поверх оболочкиБроня
: ламинированная стальная гофрированная лентаЗащитный шланг
: аналогично оболочкеГарантийный срок эксплуатации
кабелей КИПвЭБнг(А)-БГ
35 лет с момента сдачи потребителю
Класс пожарной опасности
кабелей КИПвЭБнг(А)-БГ по ГОСТ 31565 — 2012 — П1б.8.1.2.2
Нераспространение горения при групповой прокладке (категория А)
Электрические параметры
Электрические параметры |
|
Электрическое сопротивление жилы постоянному току при 20°C, не более |
5,9 Ом/100м |
Асимметрия электрического сопротивления постоянному току жил в паре, не более |
3 % |
Волновое сопротивление на частоте 1 МГц |
120 ± 12 Ом |
Электрическая емкость пары, не более |
42 пФ/м |
Коэффициент затухания на частоте 1 МГц при 20 °C, не более |
1,65 Дб/100м |
