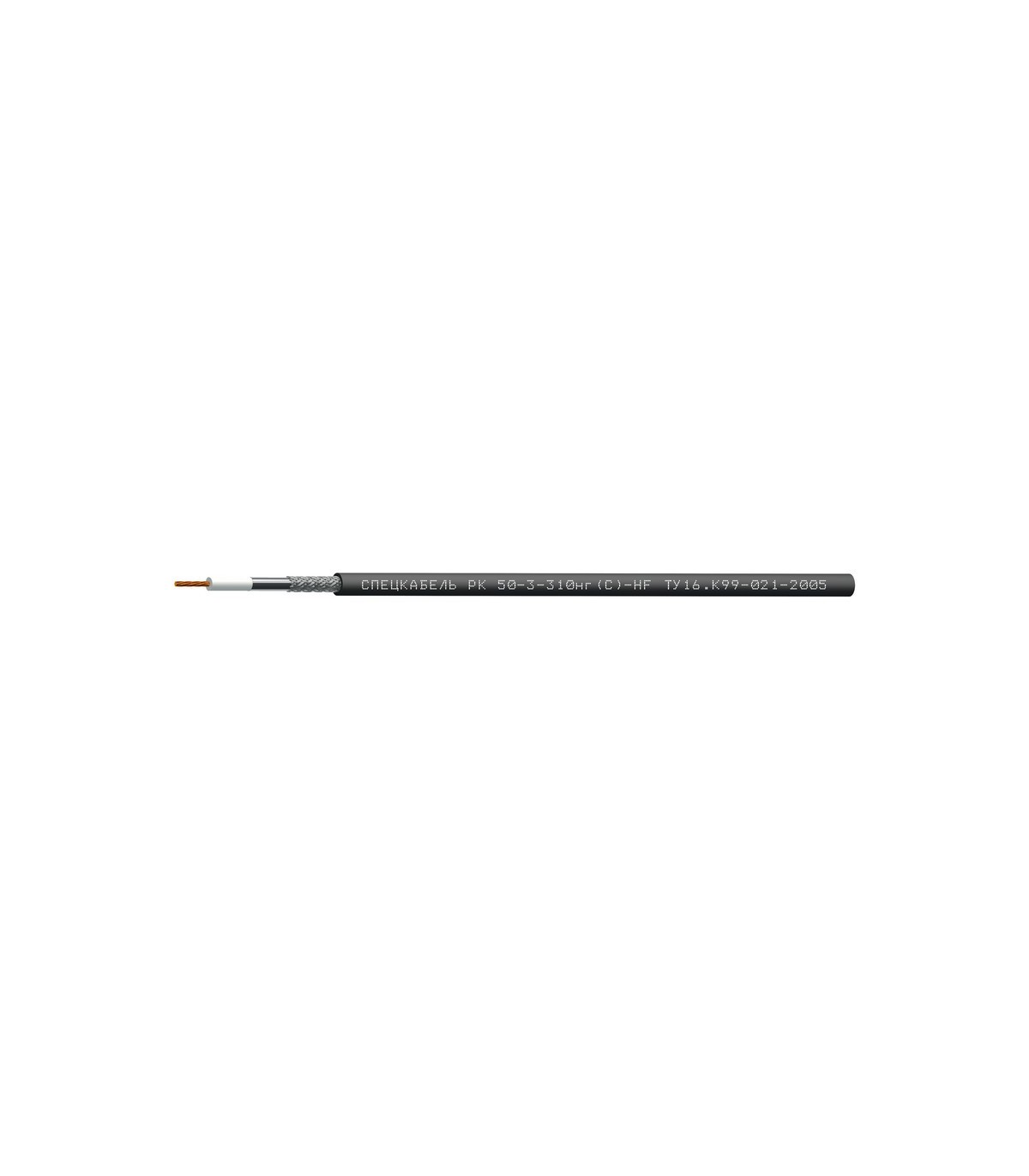

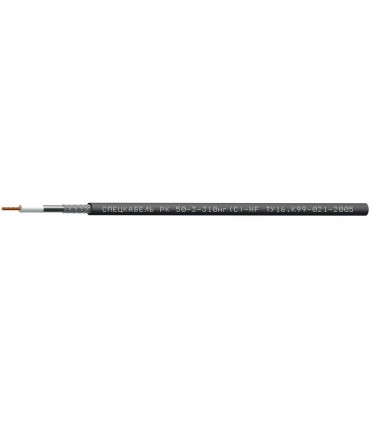

Спецкабель РК 50-3-310нг(С)-HF
ТУ 16.К99-021-2005
Кабель коаксиальный радиочастотный для систем телерадиовещания, спутниковой и радиосвязи (РК 50), групповой прокладки, с пониженным дымо- и газовыделением РК 50-3-310нг(С)-HF
Категории в которых присутствует этот кабель:
- Морозостойкий
- Безгалогенный
- Стойкий к агрессивным средам
Артикул:
Бренд:
Назначение
- Для групповой стационарной прокладки
- Для антенных трактов систем радиосвязи
Кабели РК 50-3-310нг(С)-HF допускается использовать
- Внутри и вне помещений
- В условиях кратковременных воздействий минерального масла и бензина
- Типы соединителей приведены в разделе Соединители коаксиальные
Минимальный срок службы
40 лет
Минимальный радиус изгиба, DH*
монтаж: 10×DH
эксплуатация (однократно): 5×DH
Диапазон температур, °С
эксплуатация: от –60 до +85
* DH — наружный размер кабеля
Конструкция
Внутренний проводник
: медный многопроволочный диаметром 1,11 мм (7×0,37мм)Изоляция
: полиэтилен физического вспенивания (диаметр по изоляции 2,95 мм)Внешний проводник
: оплетка плотностью 88–92 % из медных луженых проволок диаметром 0,12 мм, наложенная поверх ламинированной алюминиевой фольги (диаметр по внешнему проводнику 3,65 мм)Оболочка
: полимерная композиция, не содержащая галогенов, черного цветаГарантийный срок эксплуатации
кабелей РК 50-3-310нг(С)-HF
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей РК 50-3-310нг(С)-HF по ГОСТ 31565 — 2012 — П3.8.1.2.1
Нераспространение горения при групповой прокладке (категория С)
Электрические параметры
- Волновое сопротивление: 50 ± 2,5 Ом
- Электрическая емкость: 82 пФ/м
- Максимальная мощность на частоте 1 ГГц: 200 Вт
- Коэффициент укорочения длины волны: 1,22
- Сопротивление изоляции при 20 °С, не менее: 5000 МОм×км
- Электрическое сопротивление внутреннего/внешнего проводников постоянному току при 20 °С, не более: 24,5/18,0 Ом/км
- Сопротивление связи на частоте 30 МГц, не более: 10 мОм/м
- Испытательное напряжение изоляции частотой 50 Гц: 3,0 кВ
Частотные характеристики
| Частота, МГц | 6 | 10 | 50 | 100 | 200 | 300 | 470 | 680 | 862 | 1000 |
| Коэффициент затухания при 20 °С, не более, дБ/100м | 2,6 | 3,4 | 7,6 | 10,8 | 20,0 | 19,1 | 24,1 | 29,3 | 31,0 | 45,0 |
| Частота, МГц | 2000 | 3000 | 4000 | 5000 | 6000 | |||||
| Коэффициент затухания при 20 °С, не более, дБ/100м | 53,8 | 62,9 | 77,6 | 88,3 | 98,2 | |||||
