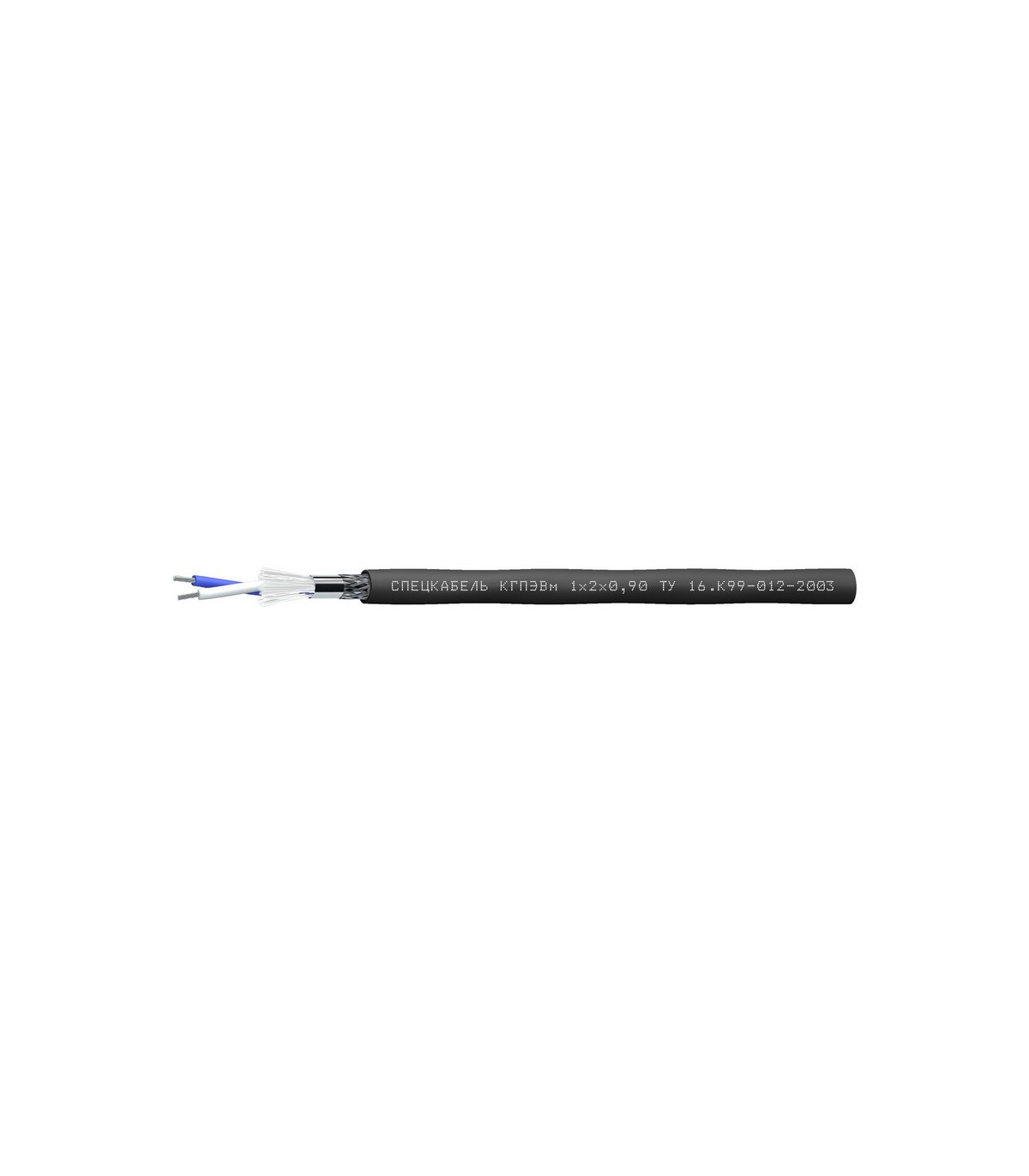

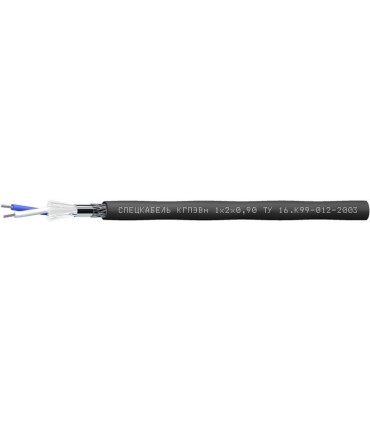

Спецкабель КГПЭВм 1x2xD
ТУ 16.К99-012-2003
Кабели симметричные для подключения ПЛК (PLC) в РСУ (DCS), одиночной прокладки КГПЭВм
Категории в которых присутствует этот кабель:
- Морозостойкий
- Экранированный
Артикул:
Бренд:
Назначение
- Для одиночной стационарной прокладки
- Для систем промышленной автоматизации
- Для подключения программируемых логических контроллеров (PLC) в распределенных системах управления (DCS)
Кабели КГПЭВм допускается использовать
- Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
Массогабаритные параметры
| Диаметр жил, D, мм | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,9 | 1 | 7,9 | 65,3 |
| 1,2 | 1 | 103 | 111,5 |
Минимальный срок службы
15 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 7×DH
монтаж: 10×DH
Диапазон температур, °С
эксплуатация: от –60 до +70
монтаж: от –20 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 1Диаметр жил
: 0,9 мм (7×0,3 мм) или 1,2 мм (7×0,4 мм)Жилы
: многопроволочные медные луженыеИзоляция
: сплошной полиэтиленСкрутка
: парнаяЭкран
: общий из алюмолавсановой ленты и оплетки из медной луженой проволокиплотностью не менее 55%Оболочка
: ПВХ повышенной морозостойкости черного цветаГарантийный срок эксплуатации
кабелей КГПЭВм
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КГПЭВм по ГОСТ 31565 — 2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке
Электрические параметры
| Электрические параметры | ||
| Диаметр жил, D, мм | 0,9 | 1,2 |
| Электрическое сопротивление жилы постоянному току при 20 °С, не более, Ом/км | 41,4 | 23,5 |
| Электрическое сопротивление экрана постоянному току при 20 °С, не более, Ом/км | 32,0 | 10,7 |
| Электрическая емкость пары, не более, пФ/м | 60,0 | 64,0 |
| Омическая асимметрия жил в паре, не более, % | 3 | 3 |
| Волновое сопротивление на частоте 1 МГц, Ом | 80 ± 15 | 100 ± 20 |
| Коэффициент затухания на частоте 1 МГц при 20 °С, не более, дБ/100 м | 2,0 | 1,4 |
