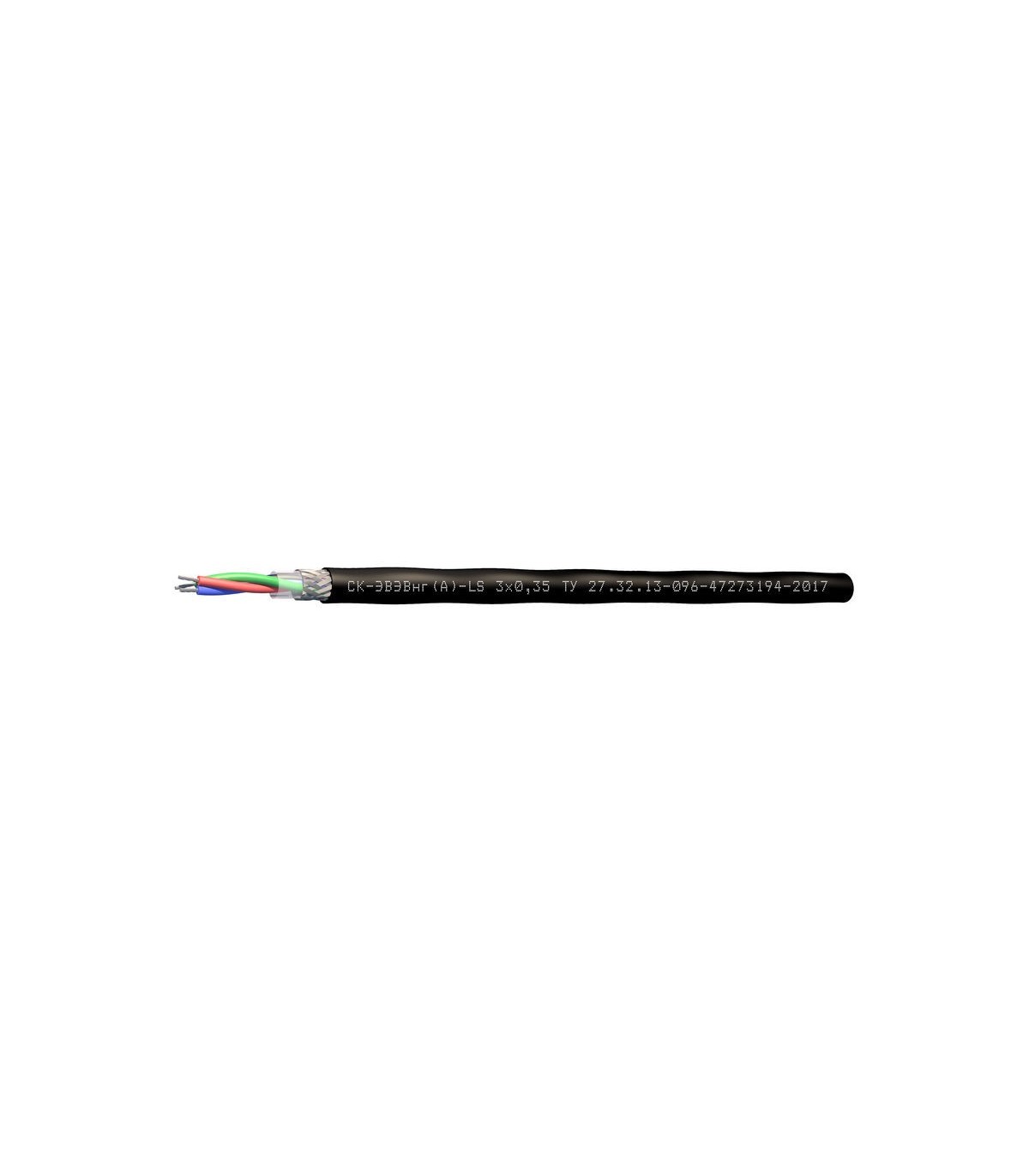

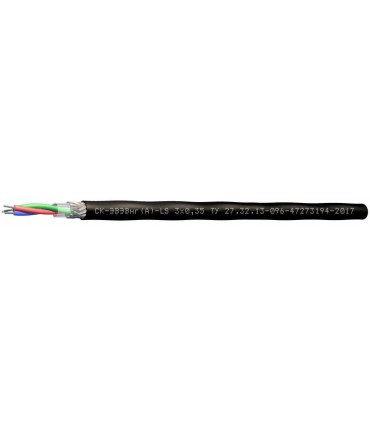

Спецкабель СК-ЭВЭВнг(А)-LS NxS
ТУ 27.32.13-096-47273194-2017
Кабели СК-ЭВЭВнг(А)-LS для монтажа систем электроники и электротехники на напряжение до 500 В, групповой прокладки, с пониженным дымо- и газовыделением
- Экранированный
- С пониженным дымовыделением
Назначение
- Для групповой стационарной прокладки
- Для современных систем электроники и электротехники
Кабели СК-ЭВЭВнг(А)-LS допускается использовать
- Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
Минимальный срок службы
30 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 5×DH
монтаж: 5×DH
Диапазон температур, °С
эксплуатация: от –50 до +70
монтаж: от –10 до +50
* DH — наружный размер кабеля
Конструкция
Количество жил
: 3–37 (в зависимости от сечения жил)Сечение жил
: 0,2–2,5 мм2Жилы
: многопроволочные медные луженыеИзоляция
: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделениемСкрутка
: пучковаяОбмотка сердечника
: полиэтилентерефталатная пленкаЭкран
: общий в виде оплетки из медных луженых проволокОболочка
: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, серого цветаГарантийный срок эксплуатации
кабелей СК-ЭВВнг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СК-ЭВЭВнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.1.2
Нераспространение горения при групповой прокладке (категория А)
Наружный размер кабелей, DH, не более, мм
| Cечение жил, S, мм2 | Число жил в кабелях, N | |||||||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,2 | 5,1 | 5,5 | 6,2 | 6,5 | 6,5 | 6,9 | 7,8 | 9 | 9,3 | 10,1 | 11,6 | 11,8 | 12,1 | 12,9 |
| 0,35 | 5,8 | 6,5 | 7 | 7,4 | 7,4 | 7,9 | 9,5 | 10,4 | 10,8 | 12 | 13,8 | 14 | 14,7 | 16 |
| 0,5 | 6,7 | 7,2 | 7,8 | 8,8 | 8,8 | 9,3 | 11 | 12,1 | 12,6 | 14,1 | 16,4 | 16,7 | 17,2 | 18,8 |
| 0,75 | 7,8 | 8,9 | 9,6 | 10,3 | 10,3 | 11,3 | 13,3 | 14,6 | 15,2 | 17 | 19,6 | 20 | 21,1 | 22,5 |
| 1 | 8,7 | 9,3 | 10,1 | 11,2 | 11,2 | 12 | 14,1 | 15,7 | 16,8 | 18,8 | 21,6 | 22 | 22,6 | 24,2 |
| 1,5 | 10,2 | 11,3 | 12,3 | 13,6 | 13,6 | 14,6 | 18 | 19,5 | 20,3 | 22,5 | 26,2 | 26,7 | 27,5 | 29,5 |
| 2,5 | 11,3 | 12,3 | 13,7 | 14,8 | 14,8 | 16,5 | 19,6 | 21,8 | 22,8 | 25 | 29,1 | 29,6 | 30,6 | |
Расчетная масса 1 км кабелей, кг
| Cечение жил, S, мм2 | Число жил в кабелях, N | |||||||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,2 | 35,2 | 41,3 | 51 | 57,7 | 61,7 | 68,4 | 83 | 101,5 | 112,4 | 138,5 | 175,4 | 188,9 | 203,8 | 238,7 |
| 0,35 | 46,3 | 58,8 | 68,2 | 77,9 | 84,2 | 94,2 | 125,5 | 139,9 | 155,9 | 201,3 | 254,3 | 274,7 | 313,3 | 383,8 |
| 0,5 | 61,1 | 73,2 | 85,9 | 108,3 | 116,8 | 130,4 | 164,8 | 184,3 | 206 | 280,3 | 361,2 | 390,2 | 421,8 | 529 |
| 0,75 | 83 | 110,7 | 129,7 | 149 | 162,2 | 188,1 | 236,9 | 281,4 | 314,7 | 414,2 | 520,4 | 564,3 | 650,2 | 763,2 |
| 1 | 106 | 128,3 | 151,3 | 180,7 | 197,3 | 221 | 278,8 | 331,2 | 389 | 523,1 | 655,3 | 710,9 | 770,6 | 909,5 |
| 1,5 | 146,2 | 184,8 | 219,4 | 261,2 | 286,8 | 322,3 | 443,4 | 524,8 | 588,8 | 755,9 | 961,4 | 1 046,1 | 1 136,6 | 1 350,6 |
| 2,5 | 190,9 | 235,8 | 288,8 | 336,2 | 372,3 | 436,8 | 568,4 | 685,7 | 772,2 | 985,4 | 1 251,9 | 1 368,9 | 1 492,1 | |
Электрические параметры
Электрическое сопротивление изоляции жил при 20 °C, не менее 50 МОм x км
Электрическая емкость между каждой жилой и другими жилами, соединенными вместе, не более 200 пФ/м
Рабочее напряжение, не более 500 В
|
Сечение жил S, мм2 |
Электрическое сопротивление жил при 20 °C, не более, Ом/км |
|
0,2 |
10,0 |
|
0,35 |
6,5 |
|
0,5 |
4,5 |
|
0,75 |
3,0 |
|
1,0 |
2,2 |
|
1,5 |
1,5 |
|
2,5 |
0,9 |
