ТУ 16.К99-030-2005

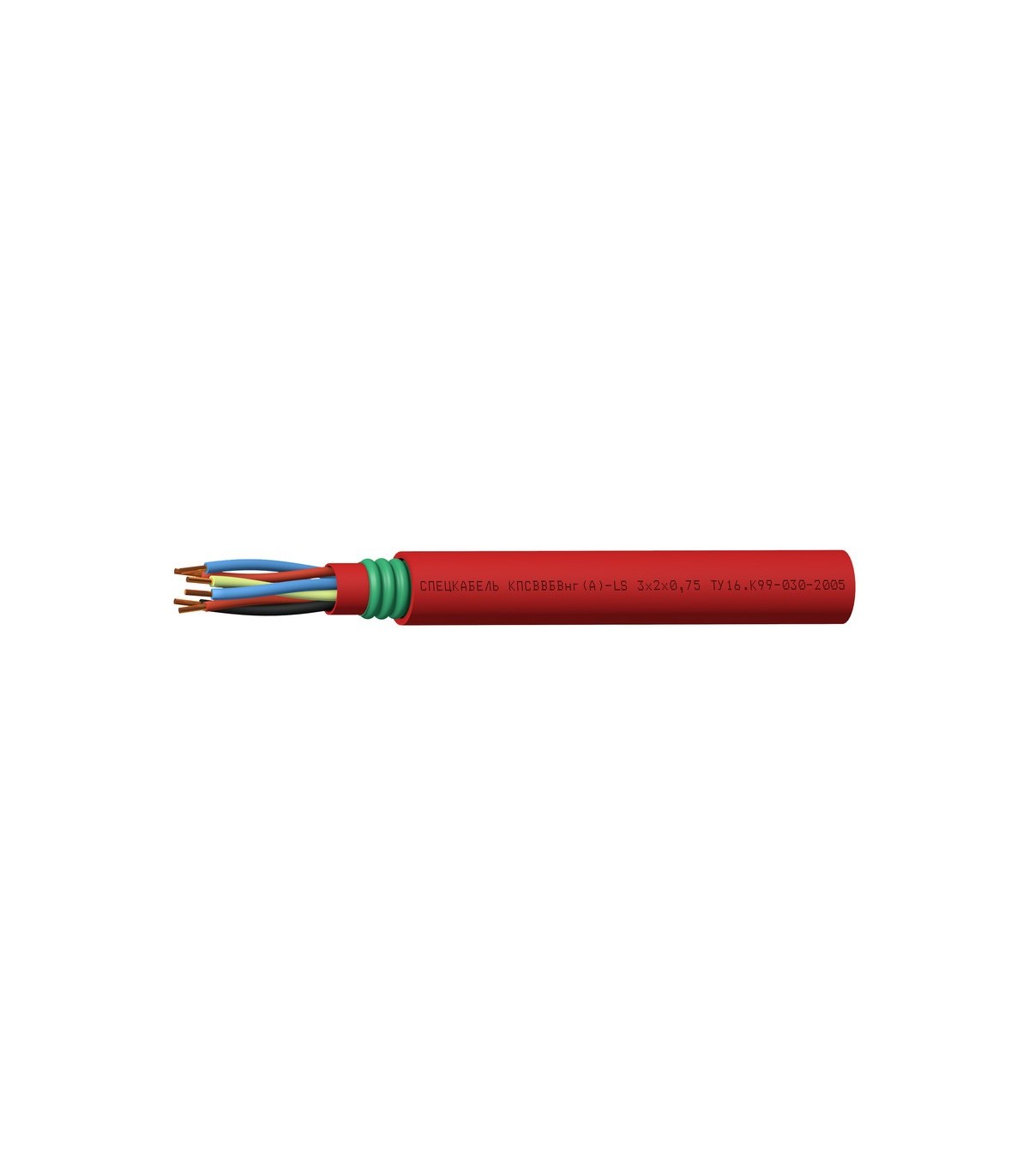

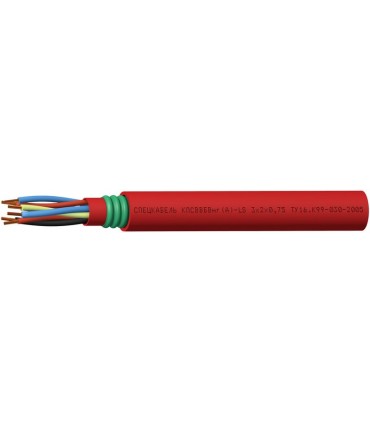

Кабели симметричные для систем сигнализации и управления, групповой прокладки, с пониженным дымо- и газовыделением, бронированные КПСВВБВнг(А)-LS
- Бронированный
- С пониженным дымовыделением
- Без экрана
Назначение
- Для групповой стационарной прокладки
- Для современных систем сигнализации
- Для систем контроля доступа
- Для систем управления, контроля и связи
Кабели КПСВВБВнг(А)-LS допускается использовать
- Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
- Во взрывоопасных зонах по ГОСТ IEC 60079
- В грунтах категорий I-III
Защищены от грызунов
Массогабаритные параметры
Cечение жил, S, мм2 | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
0,5 | 1 | 13 | 127,4 |
2 | 13,0x16,6 | 199,6 | |
0,75 | 1 | 13,3 | 139,6 |
2 | 13,3x17,3 | 221,5 | |
1 | 1 | 13,9 | 154,6 |
2 | 13,9x18,3 | 242,1 | |
1,5 | 1 | 14,7 | 180,3 |
2 | 14,7x20,2 | 299 | |
2,5 | 1 | 16 | 213,1 |
2 | 16,0x21,4 | 356,5 |
Минимальный срок службы
25 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 15×DH
монтаж: 20×DH
Диапазон температур, °С
эксплуатация: от –40 до +70
монтаж: от –10 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 1-10 (в зависимости от сечения жил)Сечение жил
: 0,5–2,5 мм2Жилы
: однопроволочные медныеИзоляция
: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделениемСкрутка
: парнаяОболочка
: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, красного цветаГидрофобное покрытие
: поверх оболочкиБроня
: ламинированная стальная гофрированная лентаЗащитный шланг
: аналогично оболочкеГарантийный срок эксплуатации
кабелей КПСВВБВнг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КПСВВБВнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)
Электрические параметры
Электрические параметры | Номинальное сечение жил S, мм2 | ||||
0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
Эл. сопр. жилы постоянному току при 20 °C, не более, Ом/км | 37,4 | 25,5 | 18,8 | 12,6 | 8,0 |
Эл. сопр. изоляции жил при 20 °C, не менее, МОм×км | 100 | 100 | 100 | 100 | 100 |
Эл. eмкость пары, не более, нФ/км | 105 | 110 | 114 | 115 | 140 |
Коэффициент затухания на частоте 1 кГц при 20 °C, не более, дБ/км | 1,34 | 1,07 | 0,94 | 0,69 | 0,59 |
Рабочее напряжение, не более, В | 300 | 300 | 300 | 300 | 300 |
