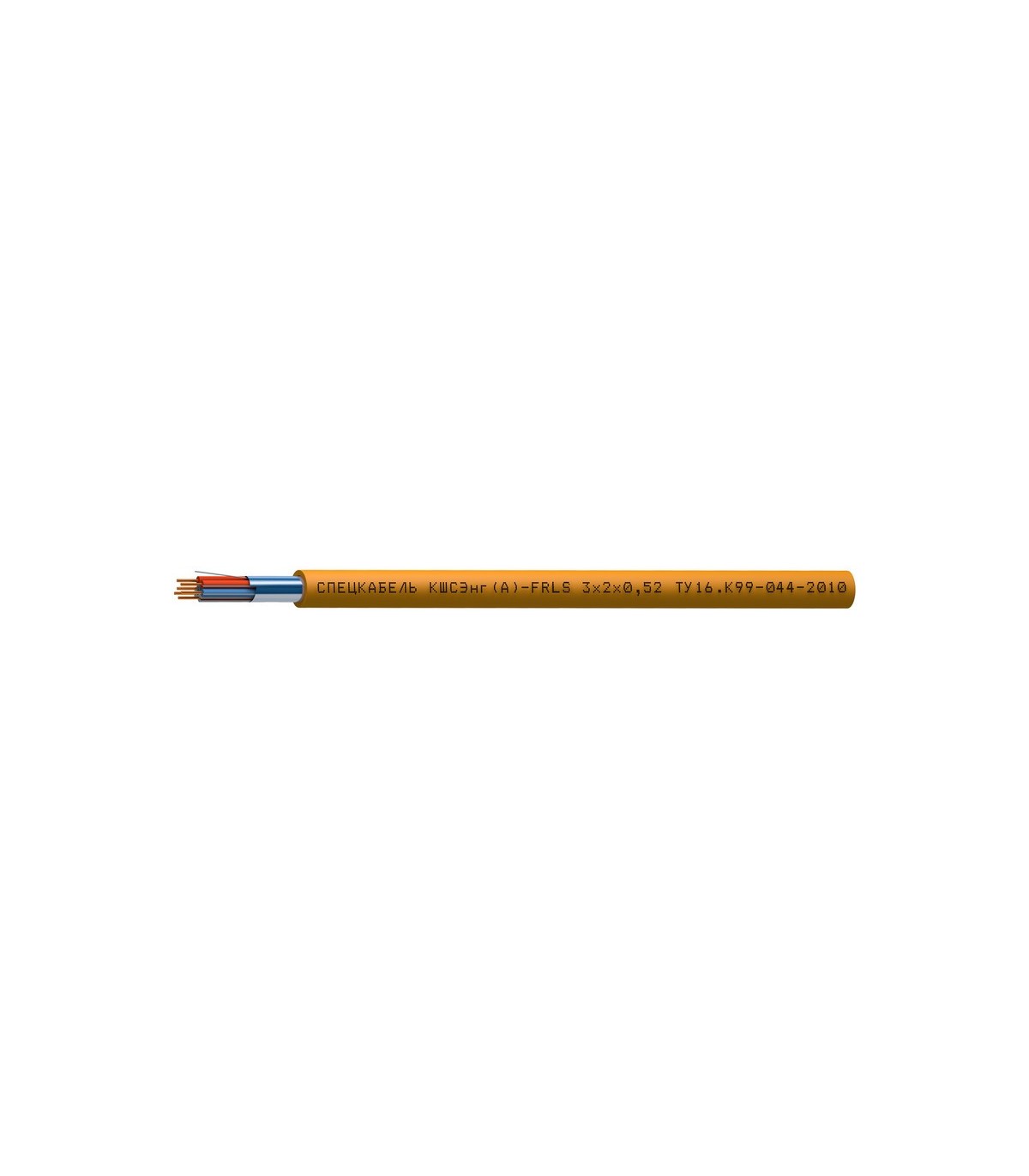

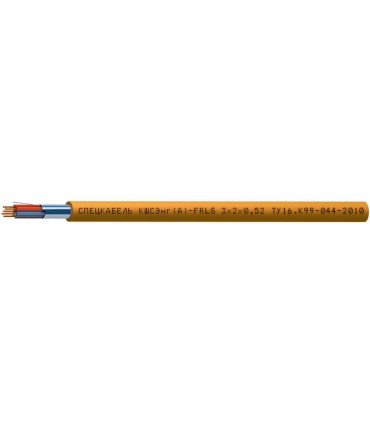

Спецкабель КШСЭнг(А)-FRLS Nx2x0,52
Кабели симметричные для шлейфов сигнализации систем охраны и противопожарной защиты огнестойкие, групповой прокладки, с пониженным дымо- и газовыделением КШСЭнг(А)-FRLS
Размеры
1x2x0,52; 2x2x0,52; 3x2x0,52
- Огнестойкий
- Экранированный
- С пониженным дымовыделением
Назначение
- Для групповой стационарной прокладки
- Для систем охранно-пожарной сигнализации и СОУЭ
- Для систем управления
- Для объектов повышенной пожарной опасности
Кабели КШСЭнг(А)-FRLS допускается использовать
- Внутри помещений
Массогабаритные параметры
| Диаметр жил, D, мм | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,52 | 1 | 3,7x5,0 | 22,5 |
| 2 | 6,3 | 38,2 | |
| 3 | 7,8 | 57,1 |
Минимальный срок службы 30 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 7×DH
монтаж: 10×DH
Диапазон температур, °С
эксплуатация: от –50 до +70
монтаж: от –10 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар : 1-3
Диаметр жил : 0,52 мм
Жилы : однопроволочные медные
Изоляция : кремнийорганическая керамообразующая резина
Параллельные пары с разделяемой перемычкой
Идентификация жил в паре : продольный наплыв и цветная полоса на одной из изолированных жил
Экран : общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка : полимерная композиция, не содержащая галогенов, оранжевого цвета
Гарантийный срок эксплуатации кабелей КШСЭнг(А)-FRLS 6 лет с даты ввода в эксплуатацию но не более 6,5 лет с даты изготовления
Класс пожарной опасности кабелей КШСЭнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут
Электрические параметры
- Электрическое сопротивление жилы постоянному току при 20 °C, не более: 100 Ом/км
- Электрическое сопротивление изоляции жил при 20 °C, не менее: 100 МОм×км
- Электрическая емкость, не более: 75 нФ/км
- Рабочее напряжение, не более: 300 В
Техсправка по пожарной нагрузке
|
Число пар в кабеле, N |
Объем горючей массы полимерных материалов в кабеле, л×10-3/м |
|
1 |
14,16 |
|
2 |
23,26 |
|
3 |
33,23 |
