ТУ 16.К99-037-2009

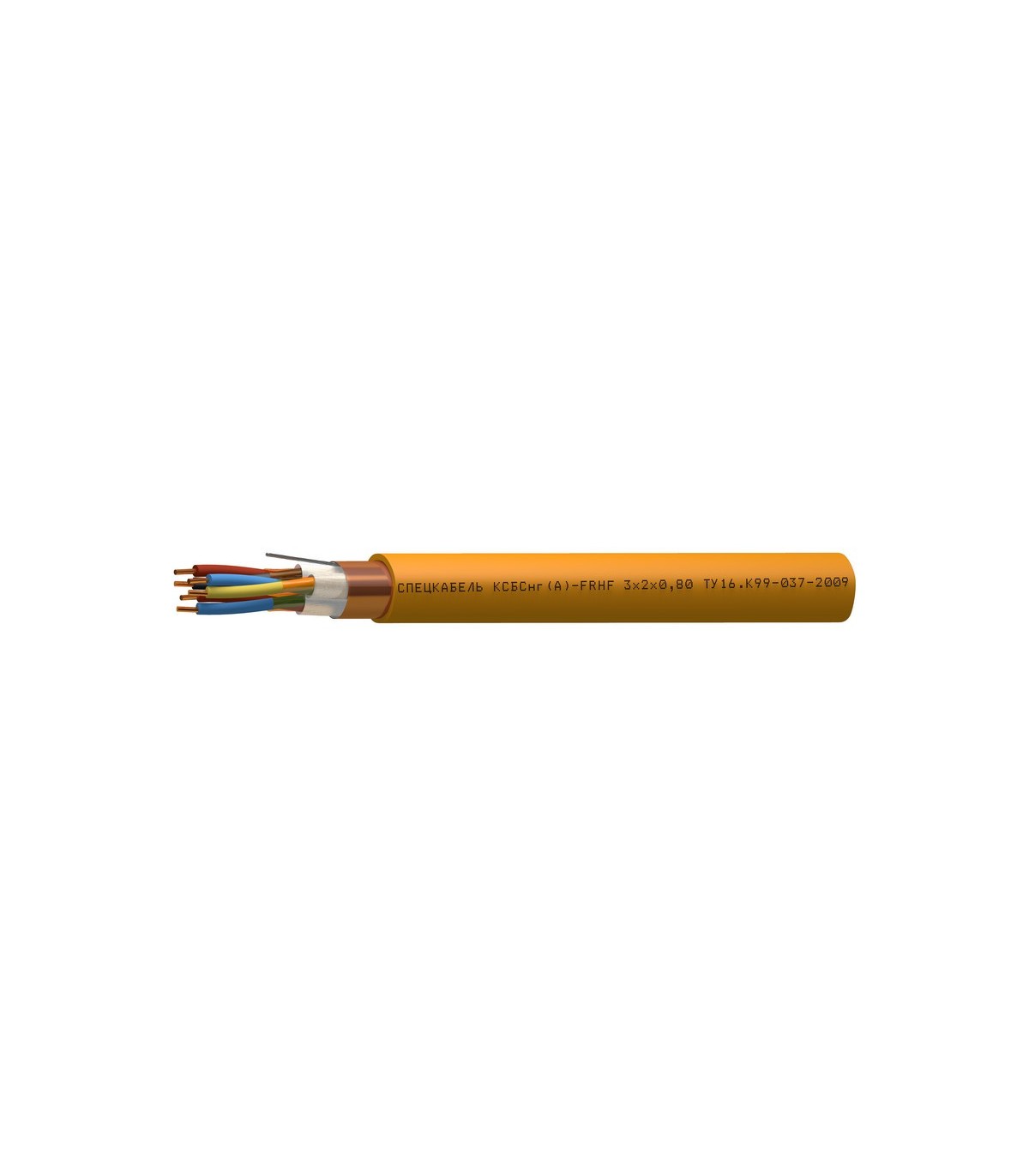

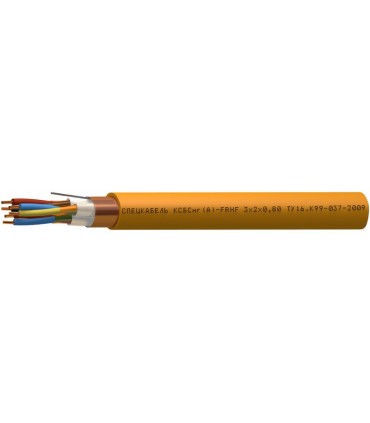

Кабели симметричные, для промышленного интерфейса RS-485, огнестойкие, групповой прокладки, с пониженным дымо- и газовыделением, повышенной пожаростойкости КСБСнг(А)-FRHF
- Огнестойкий
- Морозостойкий
- Безгалогенный
- Экранированный
- С дополнительным огнестойким барьером
- Стойкий к агрессивным средам
Назначение
- Для групповой стационарной прокладки
- Для систем противопожарной защиты
- Для систем, работающих по стандарту RS-485 и Profibus
- Для объектов повышенной пожарной опасности
Кабели КСБСнг(А)-FRHF допускается использовать
- Во взрывоопасных зонах по ГОСТ IEC 60079
- На атомных станциях, в системах класса безопасности 2–4 (вне гермозоны)
- Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
- На открытом воздухе
- В условиях кратковременных воздействий минерального масла и бензина
Массогабаритные параметры
Минимальный срок службы
40 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 7×DH
монтаж: 10×DH
Диапазон температур, °С
эксплуатация: от –60 до +80
монтаж: от –30 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 1-40 (в зависимости от диаметра жил)Диаметр жил
: 0,64-1,78 ммЖилы
: однопроволочные медныеИзоляция
: кремнийорганическая керамообразующая резинаСкрутка
: парная, совместно с полиимидной пленкойДополнительный огнестойкий барьер
: слюдосодержащая лентаЭкран
: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволокиОболочка
: полимерная композиция, не содержащая галогенов, оранжевого цветаГарантийный срок эксплуатации
кабелей КСБСнг(А)-FRHF
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КСБСнг(А)-FRHF по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут
Наружный размер кабелей, DH, не более, мм
Диаметр жил, D, мм | Число пар в кабелях, N | ||||||||
1 | 2 | 4 | 8 | 12 | 16 | 20 | 32 | 40 | |
0,64 | 6 | 10,2 | 11,9 | 15,7 | 19,7 | 22,3 | 24,7 | 30,7 | 33,3 |
0,8 | 7 | 11,7 | 13,6 | 17,9 | 21,9 | 24,7 | 27,6 | 34,4 | |
0,98 | 7,7 | 13,2 | 15,4 | 20,3 | 25,1 | 28,3 | 31,6 | ||
1,13 | 8,2 | 14 | 16,3 | 21,6 | 26,5 | 29,9 | |||
1,38 | 8,7 | 14,9 | 17,5 | ||||||
1,78 | 9,7 | 16,8 | 19,7 |
Расчетная масса 1 км кабелей, кг
Диаметр жил, D, мм | Число пар в кабелях, N | ||||||||
1 | 2 | 4 | 8 | 12 | 16 | 20 | 32 | 40 | |
0,64 | 38,5 | 67,4 | 109,5 | 178,4 | 251,9 | 328,1 | 398,9 | 613 | 756,5 |
0,8 | 51,4 | 94,8 | 145,9 | 250 | 352,9 | 459,8 | 558,1 | 858,6 | |
0,98 | 59,4 | 111,3 | 175,5 | 306,6 | 436,5 | 571,5 | 696,4 | ||
1,13 | 71,7 | 134,8 | 213,7 | 374,4 | 533,1 | 696,4 | |||
1,38 | 89,7 | 169,2 | 272,1 | ||||||
1,78 | 115,9 | 222,4 | 368,5 |
Электрические параметры
Ном. диам. жил, мм | 0,64 | 0,80 | 0,98 | 1,13 | 1,38 | 1,78 | |
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 63,0 | 37,4 | 25,5 | 18,8 | 12,6 | 8,0 | |
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм × км | 300 | 300 | 300 | 300 | 300 | 300 | |
Электрическая ёмкость пары, не более, пФ/м | 75 | 80 | 80 | 85 | 90 | 100 | |
Коэффициент затухания при 20 °C на частотах, не более, дБ/100 м | 1 кГц | 0,15 | 0,13 | 0,12 | 0,09 | 0,07 | 0,05 |
39 кГц | 0,45 | 0,37 | 0,34 | 0,30 | 0,28 | 0,26 | |
1 МГц | 1,95 | 1,80 | 1,65 | 1,60 | 1,50 | 1,45 | |
Волновое сопротивление на частотах, Ом | 31,25 кГц | 120±15 | 120±15 | 120±15 | 100±15 | 100±15 | 80±12 |
1 МГц | 100±15 | 100±15 | 100±15 | 80±12 | 80±12 | 60±10 | |
Рабочее напряжение, не более, В | 300 | 300 | 300 | 300 | 300 | 300 |
Техсправка по пожарной нагрузке
Объем горючей массы полимерных элементов в кабеле, л×10-3/м
Диаметр жил, D, мм | Число пар | ||||||||
1 | 2 | 4 | 8 | 12 | 16 | 20 | 32 | 40 | |
0,64 | 21,67 | 40,22 | 56,67 | 91,62 | 125,84 | 162,35 | 194,17 | 293,35 | 325,89 |
0,80 | 26,22 | 48,68 | 68,78 | 110,53 | 151,51 | 195,86 | 233,89 | 352,36 | — |
0,98 | 28,13 | 52,50 | 74,55 | 120,32 | 165,25 | 213,75 | 255,52 | — | — |
1,13 | 33,93 | 63,36 | 89,99 | 145,27 | 199,54 | 257,17 | — | — | — |
1,38 | 39,62 | 73,96 | 104,31 | — | — | — | — | — | — |
1,78 | 46,53 | 87,77 | 125,66 | — | — | — | — | — | — |
