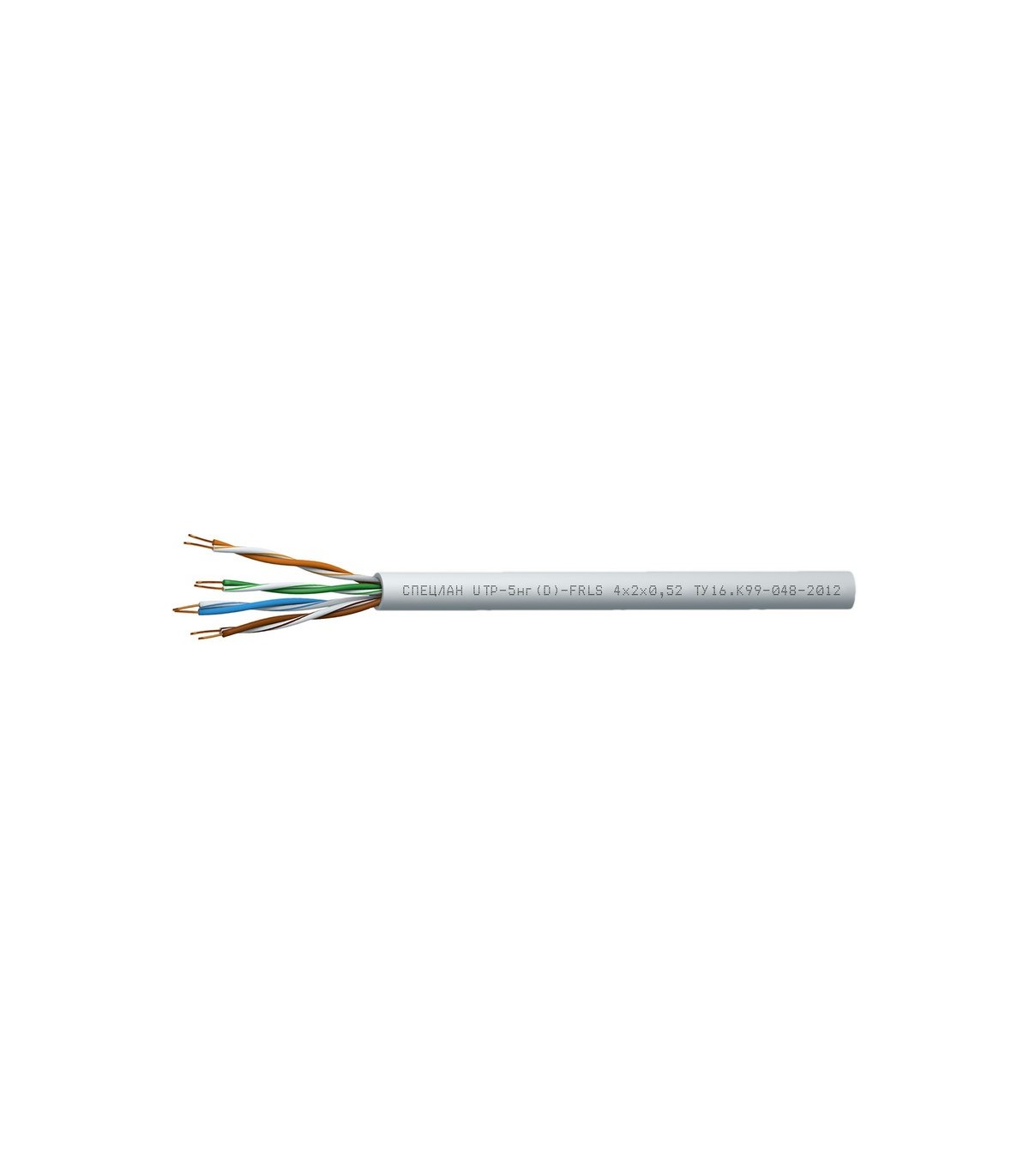

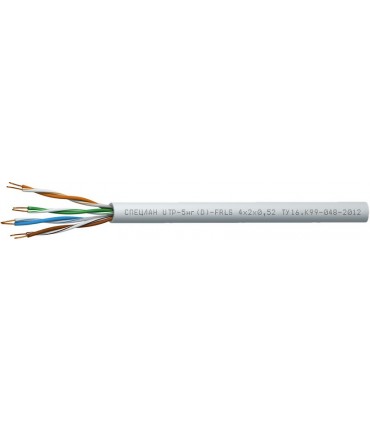

СПЕЦЛАН UTP-5нг(D)-FRLS Nx2x0,52
ТУ 16.К99-048-2012
Кабели симметричные для структурированных кабельных систем (U/UTP) категории 5, огнестойкие, групповой прокладки cпониженным дымо- и газовыделением СПЕЦЛАН UTP-5нг(D)-FRLS
Категории в которых присутствует этот кабель:
- Огнестойкий
- С пониженным дымовыделением
- Без экрана
Артикул:
Бренд:
Назначение
- Для групповой стационарной прокладки
- Для структурированных кабельных систем, категория 5 (стандарты: ISO/IEC 11801, IEC 61156-2)
Кабели СПЕЦЛАН UTP-5нг(D)-FRLS допускается использовать
- Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
Массогабаритные параметры
| Диаметр жил, D, мм | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,52 | 2 | 7 | 31,7 |
| 4 | 8 | 48,1 |
Минимальный срок службы
20 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 8×DH
монтаж: 8×DH
Диапазон температур, °С
эксплуатация: от –50 до +60
монтаж: от –10 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 2, 4Диаметр жил
: 0,52 ммЖилы
: однопроволочные медныеИзоляция
: полимерный материалСкрутка
: парнаяОболочка
: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, белого цветаГарантийный срок эксплуатации
кабелей СПЕЦЛАН UTP-5нг(D)-FRLS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СПЕЦЛАН UTP-5нг(D)-FRLS по ГОСТ 31565 — 2012 — П4.1.2.2.2
Нераспространение горения при групповой прокладке (категория D)
Электрические параметры
- Электрическое сопротивление жилы при 20 °C, не более: 95,0 Ом / 1000 м
- Омическая асимметрия жил в рабочей паре на длине 100 м, не более: 3%
- Электрическое сопротивление изоляции жил при 20 °C, не менее: 150 МОм × км
- Емкостная асимметрия пары относительно земли на длине 1000 м, не более: 3400 пФ
- Волновое сопротивление: 100 ± 15 Ом
- Испытательное напряжение между жилами и между жилами и экраном в течение 1 мин.: 1,0 кВ
Техсправка по пожарной нагрузке
|
Число пар в кабелях, N |
Объем горючей массы полимерных элементов в кабеле, лx10-3/м |
|
2 |
16,4 |
|
4 |
27,5 |
