ТУ 16.К99-048-2012

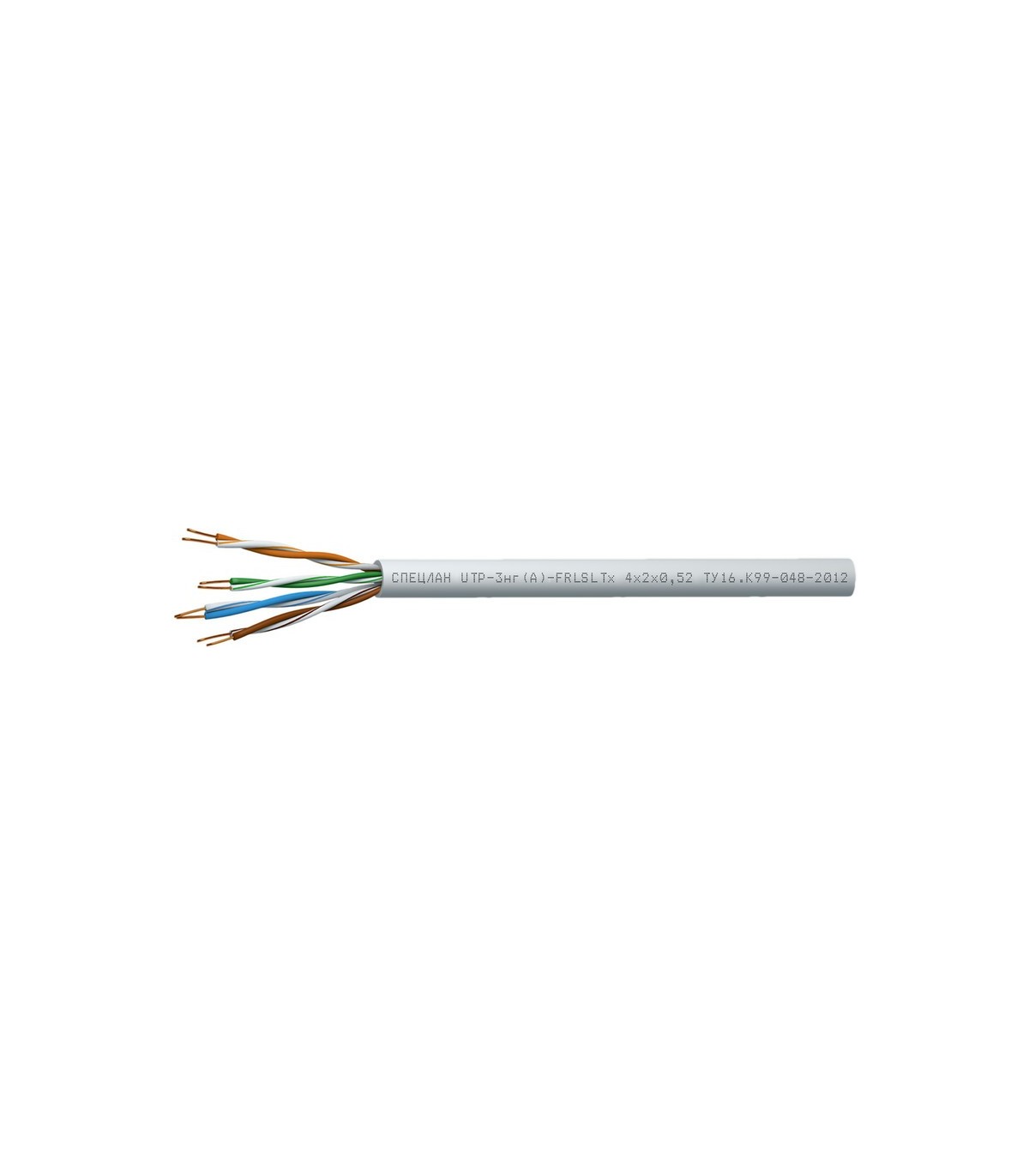

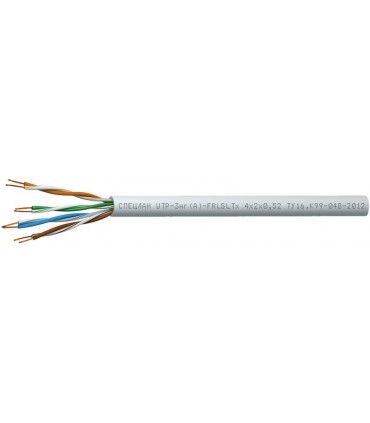

СПЕЦЛАН UTP-3нг(А)-FRLSLTx Nx2x0,52 - кабели симметричные для структурированных кабельных систем (U/UTP) категории 3, огнестойкие, групповой прокладки c пониженным дымо- и газовыделением с низкой токсичностью продуктов горения
- Главная
- Огнестойкий
- Низкотоксичный
- С пониженным дымовыделением
- Без экрана
Назначение
- Для групповой стационарной прокладки
- Для структурированных кабельных систем, категории 3 (стандарты: ISO/IEC 11801, IEC 61156-2)
Кабели СПЕЦЛАН UTP-3нг(А)-FRLSLTx допускается использовать
- Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
Массогабаритные параметры
Диаметр жил, D, мм | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
0,52 | 2 | 8,5 | 30,7 |
4 | 10 | 46,8 |
Минимальный срок службы
20 лет
Диапазон температур, °С
эксплуатация: от –50 до +60
монтаж: от –10 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 2, 4Диаметр жил
: 0,52 ммЖилы
: однопроволочные медныеИзоляция
: кремнийорганическая керамообразующая резина с низкой токсичностью продуктов горенияСкрутка
: парнаяОболочка
: ПВХ пониженной пожарной опасности,с низкой токсичностью продуктов горения, белого цветаГарантийный срок эксплуатации
кабелей СПЕЦЛАН UTP-3нг(А)-FRLSLTx
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СПЕЦЛАН UTP-3нг(А)-FRLSLTx по ГОСТ 31565 — 2012 П1б.1.2.1.2
Нераспространение горения при групповой прокладке (категория А)
Электрические параметры
- Электрическое сопротивление жилы при 20 °C, не более: 95,0 Ом / 1000 м
- Омическая асимметрия жил в рабочей паре на длине 100 м, не более: 3%
- Электрическое сопротивление изоляции жил при 20 °C, не менее: 150 МОм × км
- Емкостная асимметрия пары относительно земли на длине 1000 м, не более: 3400 пФ
- Волновое сопротивление: 100 ± 15 Ом
- Испытательное напряжение между жилами и между жилами и экраном в течение 1 мин.: 1,0 кВ
Техсправка по пожарной нагрузке
Число пар в кабелях, N |
Объем горючей массы полимерных элементов в кабеле, лx10-3/м |
2 |
19,7 |
4 |
33,0 |
