ТУ 16.К99-036-2007

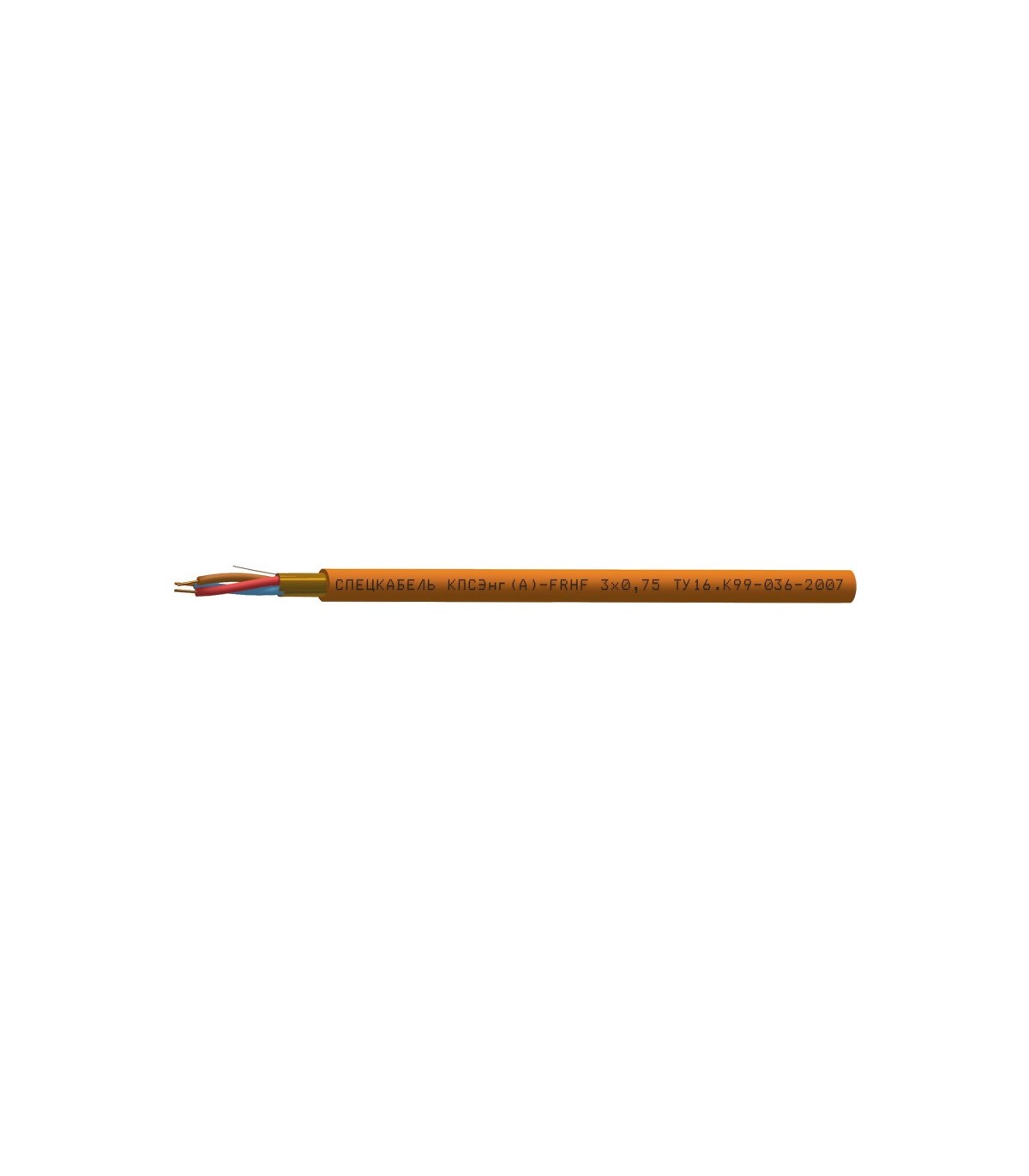

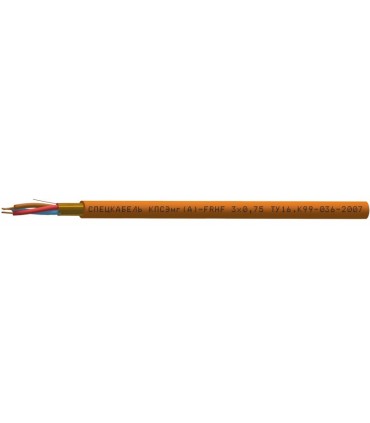

Кабели для систем противопожарной защиты огнестойкие, групповой прокладки, с пониженным дымо- и газовыделением КПСЭнг(А)-FRHF
- Огнестойкий
- Морозостойкий
- Безгалогенный
- Экранированный
- Стойкий к агрессивным средам
Назначение
- Для групповой стационарной прокладки
- Для систем охранно-пожарной сигнализации и СОУЭ
- Для систем управления на объектах повышенной пожарной опасности
- Для систем атомных станций класса безопасности 2–4 (вне гермозоны)
Кабели КПСЭнг(А)-FRHF допускается использовать
- Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
- В условиях кратковременных воздействий минерального масла и бензина
Массогабаритные параметры
Cечение жил, S, мм2 | Число жил в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
0,35 | 3 | 6,3 | 48,7 |
0,5 | 3 | 6,6 | 55,8 |
4 | 7,1 | 69,2 | |
0,75 | 3 | 7 | 65,8 |
4 | 7,5 | 82,3 | |
1 | 3 | 7,5 | 77,8 |
4 | 8,1 | 97,7 | |
1,5 | 3 | 8 | 104,9 |
4 | 8,7 | 132,3 | |
2,5 | 3 | 9,1 | 143,2 |
4 | 9,9 | 183 |
Минимальный срок службы
40 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 7×DH
монтаж: 10×DH
Диапазон температур, °С
эксплуатация: от –60 до +80
монтаж: от –30 до +50
* DH — наружный размер кабеля
Конструкция
Количество жил
: 3-4Сечение жил
: 0,2-2,5 мм2Жилы
: однопроволочные медныеИзоляция
: кремнийорганическая керамообразующая резинаСкрутка
: пучковаяЭкран
: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволокиОболочка
: полимерная композиция, не содержащая галогенов, оранжевого цветаГарантийный срок эксплуатации
кабелей КПСЭнг(А)-FRHF
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КПСЭнг(А)-FRHF по ГОСТ 31565 — 2012 П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут
Электрические параметры
Рабочее напряжение, не более, 300 В
Электрическое сопротивление изоляции жил при 20 °C, не менее, 100 МОмxкм
Электрические параметры |
Номинальное сечение жил S, мм2 |
||||||
0,2 |
0,35 |
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
Эл.сопр. жилы постоян. току при 20 °C, не более,Ом/км |
192,0 |
126,0 |
74,8 |
51,0 |
37,6 |
25,2 |
16,0 |
Электрическая емкость, не более, нФ/км |
85 |
90 |
95 |
100 |
105 |
110 |
115 |
Техсправка по пожарной нагрузке
Объем горючей массы полимерных материалов в кабеле, л×10-3/м
Число жил в кабеле, N |
Номинальное сечение жил, S, мм2 |
||||||
0,2 |
0,35 |
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
3 |
20,58 |
25,37 |
27,57 |
30,05 |
34,04 |
40,57 |
48,87 |
4 |
25,58 |
31,79 |
34,63 |
37,82 |
42,99 |
51,18 |
62,05 |
