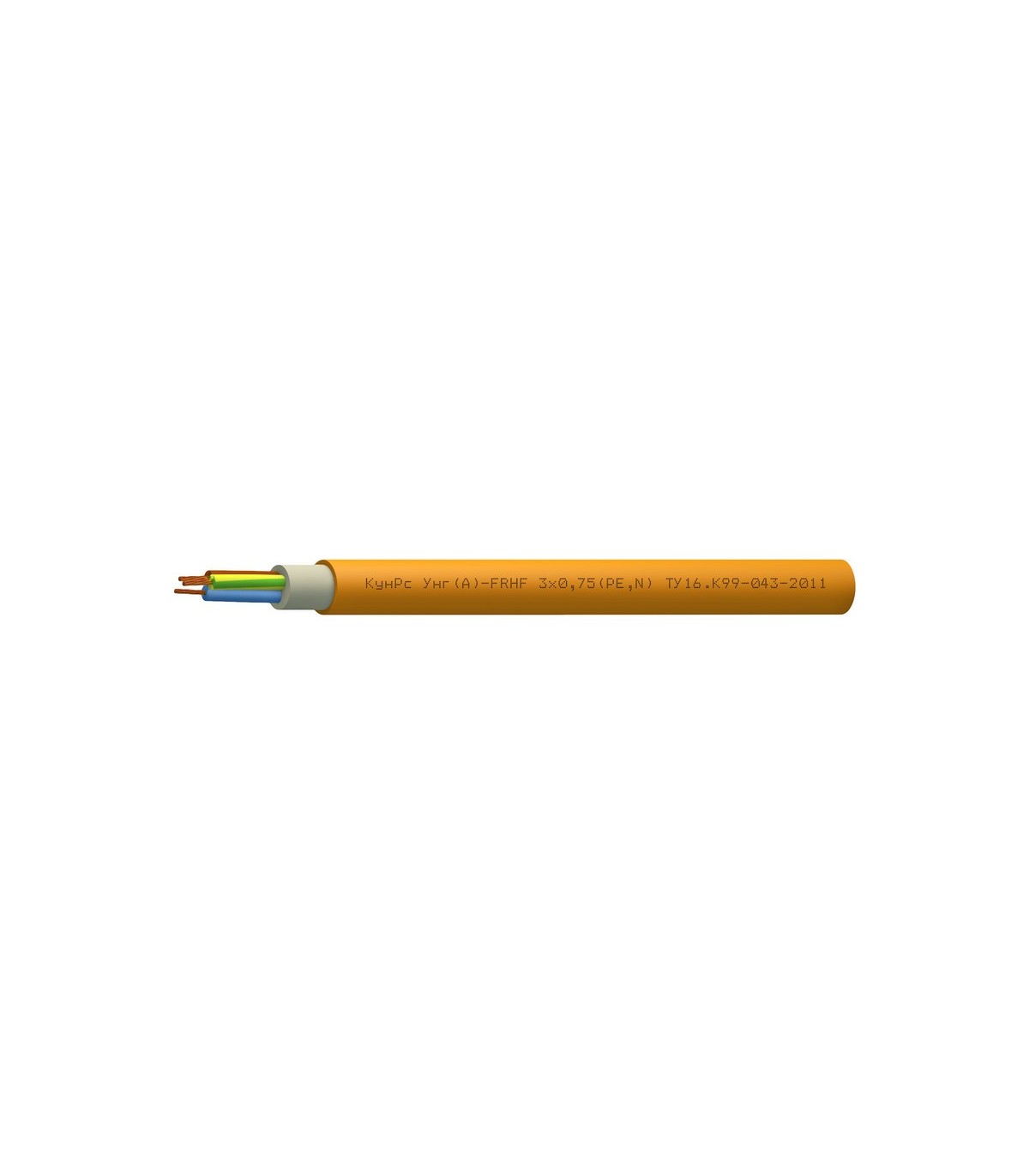

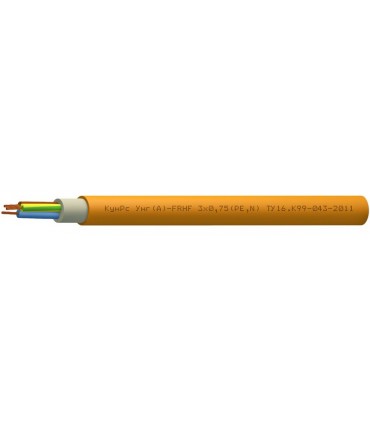

КунРс Унг(А)-FRHF NxS
КунРс Унг(А)-FRHF NxS - кабели огнестойкие для электроустановок систем противопожарной защиты, групповой прокладки, с пониженным дымо- и газовыделением
- Огнестойкий
- Морозостойкий
- Безгалогенный
- Стойкий к агрессивным средам
- Без экрана
Размеры
2x0,75;2x1;2x1,5;2x2,5;2x4;2x6;2x10;2x16;3x0,75;3x1;3x1,5;3x2,5;3x4;3x6;3x10;3x16;4x0,75;4x1;4x1,5;4x2,5;4x4;4x6;4x10;4x16;
5x0,75;5x1;5x1,5;5x2,5;5x4;5x6;5x10;5x16;6x0,75;6x1;6x1,5;6x2,5;6x4;6x6;6x10;6x16;7x0,75;7x1;7x1,5;7x2,5;7x4;7x6;7x10;7x16;
8x0,75;8x1;8x1,5;8x2,5;8x4;8x6;8x10;8x16;10x0,75;10x1;10x1,5;10x2,5;10x4;10x6;10x10;10x16;12x0,75;12x1;12x1,5;12x2,5;12x4;
12x6;12x10;12x16;14x0,75;14x1;14x1,5;14x2,5;14x4;14x6;14x10;14x16;19x0,75;19x1;19x1,5;19x2,5;19x4;19x6;19x10;19x16;
24x0,75;24x1;24x1,5;24x2,5;24x4;24x6;24x10;24x16;27x0,75;27x1;27x1,5;27x2,5;27x4;27x6;27x10;27x16;30x0,75;30x1;30x1,5;
30x2,5;30x4;30x6;30x10;30x16;37x0,75;37x1;37x1,5;37x2,5;37x4;37x6;37x10;37x16;40x0,75;40x1;40x1,5;40x2,5;40x4;40x6;
40x10;40x16
Назначение
- Для групповой стационарной прокладки
- Для современных систем противопожарной защиты
- Для систем энергоснабжения на объектах повышенной пожарной опасности
- Допускается использование
Кабели КунРс Унг(А)-FRHF допускается использовать
- В химически агрессивных средах
Массогабаритные параметры
Наружный размер кабелей, DH, не более, мм
| Cечение жил, S, мм2 | Число жил в кабелях, N | |||
| 2 | 3 | 4 | 5 | |
| 0,75 | 10 | 10,5 | 11,4 | 12,4 |
| 1 | 10,4 | 11 | 12 | 12,9 |
| 1,5 | 11 | 11,5 | 12,7 | 13,8 |
| 2,5 | 12,5 | 13,3 | 14,5 | 15,8 |
| 4 | 13,8 | 14,6 | 16,6 | 18,1 |
| 6 | 15,1 | 16,7 | 18,1 | 19,7 |
| 10 | 18,5 | 19,7 | 21,6 | 23,8 |
| 16 | 21 | 22,8 | 24,6 | 26,9 |
Расчетная масса 1 км кабелей, кг
| Cечение жил, S, мм2 | Число жил в кабелях, N | |||
| 2 | 3 | 4 | 5 | |
| 0,75 | 97,8 | 107,8 | 128,9 | 148,4 |
| 1 | 108,9 | 125 | 145,5 | 168,3 |
| 1,5 | 127 | 143,2 | 172,6 | 201 |
| 2,5 | 171,6 | 202,5 | 238,2 | 279,6 |
| 4 | 223,6 | 261,1 | 331,7 | 391,5 |
| 6 | 281,5 | 356,3 | 424,3 | 503,8 |
| 10 | 440,2 | 526,3 | 647,1 | 773,4 |
| 16 | 610,9 | 764,3 | 921,6 | 1 129,8 |
Минимальный срок службы 30 лет
Минимальный радиус изгиба, DH* эксплуатация (однократно): 5×DH монтаж: 5×DH
Диапазон температур, °С эксплуатация: от –60 до +90 монтаж: от –45 до +50 * DH — наружный размер кабеля
Конструкция
Количество жил : 2–5 (возможно изготовление с числом жил более 5)
Сечение жил : 0,75–16 мм2
Жилы : многопроволочные медные (класс 2)
Изоляция : кремнийорганическая керамообразующая резина
Скрутка : пучковая
Заполнение : безгалогенный мелонаполненный материал
Оболочка : безгалогенный термопластичный полиуретан оранжевого цвета
Гарантийный срок эксплуатации кабелей КунРс Унг(А)-FRHF6 лет с даты ввода в эксплуатациюно не более 6,5 лет с даты изготовления
Класс пожарной опасности кабелей КунРс Унг(А)-FRHF по ГОСТ 31565 — 2012 — П1б.1.1.2.1Нераспространение горения при групповой прокладке (категория А).Огнестойкость 180 минут.
Электрические параметры
Номинальное рабочее напряжение, В 450/750 (переменное) или 1000 (постоянное)| Сечение жил S, мм2 | Электрическое сопротивление жил при 20 °C, не более, Ом/км | Электрическое сопротивление изоляции жил, не менее, МОм x км | |
| при 20 °C | при 90 °C | ||
| 0,75 | 24,5 | 300 | 5 |
| 1 | 18,1 | 300 | 5 |
| 1,5 | 12,1 | 300 | 5 |
| 2,5 | 7,41 | 300 | 5 |
| 4 | 4,61 | 300 | 2,5 |
| 6 | 3,08 | 300 | 2,5 |
| 10 | 1,83 | 300 | 1 |
| 16 | 1,15 | 300 | 1 |
| Число жил в кабелях, N | Сечение токопроводящих жил, мм2 | Токовая нагрузка, А, не более, при | ||||
| Ттпж=90 °С | Ттпж=70 °С | Ттпж=35 °С; Токр.ср.=25 °С | ||||
| на воздухеТокр.ср.= 25 °С | в землеТокр.ср.= 15 °С | на воздухеТокр.ср.= 20 °С | в землеТокр.ср.= 15 °С | |||
| 2 | 0,75 | 16 | 20 | 14 | 18 | 5 |
| 1,0 | 19 | 24 | 16 | 21 | 6 | |
| 1,5 | 25 | 31 | 21 | 27 | 8 | |
| 2,5 | 34 | 40 | 28 | 36 | 10 | |
| 4 | 45 | 52 | 37 | 47 | 13 | |
| 6 | 56 | 64 | 47 | 59 | 17 | |
| 10 | 78 | 86 | 65 | 79 | 22 | |
| 16 | 104 | 112 | 87 | 102 | 29 | |
| 3 | 0,75 | 14 | 18 | 12 | 16 | 4 |
| 1,0 | 17 | 22 | 14 | 19 | 5 | |
| 1,5 | 22 | 28 | 18 | 25 | 6 | |
| 2,5 | 31 | 37 | 25 | 33 | 9 | |
| 4 | 41 | 48 | 33 | 43 | 11 | |
| 6 | 51 | 59 | 42 | 54 | 14 | |
| 10 | 71 | 79 | 58 | 73 | 19 | |
| 16 | 95 | 104 | 78 | 94 | 25 | |
| 4 | 0,75 | 13 | 16 | 11 | 14 | 4 |
| 1,0 | 15 | 20 | 13 | 17 | 4 | |
| 1,5 | 20 | 26 | 17 | 23 | 6 | |
| 2,5 | 28 | 34 | 23 | 30 | 8 | |
| 4 | 38 | 44 | 30 | 39 | 10 | |
| 6 | 47 | 54 | 38 | 50 | 13 | |
| 10 | 66 | 73 | 53 | 67 | 17 | |
| 16 | 88 | 96 | 71 | 87 | 22 | |
| 5 | 0,75 | 12 | 14 | 10 | 13 | 3 |
| 1,0 | 13 | 18 | 12 | 15 | 4 | |
| 1,5 | 18 | 24 | 16 | 21 | 5 | |
| 2,5 | 26 | 31 | 21 | 27 | 7 | |
| 4 | 35 | 40 | 28 | 36 | 9 | |
| 6 | 43 | 50 | 36 | 46 | 11 | |
| 10 | 61 | 67 | 49 | 62 | 15 | |
| 16 | 81 | 89 | 67 | 80 | 20 | |
| Ттпж — температура токопроводящей жилыТокр.ср. — температура окружающей среды (значения для 70 °С приведены в качестве справочной информации). | ||||||
Техсправка по пожарной нагрузке
| Число токопроводящих жил, N | Сечение токопроводящих жил, S, мм2 | Объем горючей массы полимерных элементов в кабеле, лx10-3/м |
| 2 | 0,75 | 58,44 |
| 1,0 | 62,88 | |
| 1,5 | 69,73 | |
| 2,5 | 88,53 | |
| 4 | 105,33 | |
| 6 | 122,22 | |
| 10 | 183,60 | |
| 16 | 227,65 | |
| 3 | 0,75 | 62,57 |
| 1,0 | 69,50 | |
| 1,5 | 74,33 | |
| 2,5 | 97,85 | |
| 4 | 111,26 | |
| 6 | 143,18 | |
| 10 | 191,94 | |
| 16 | 247,01 | |
| 4 | 0,75 | 73,45 |
| 1,0 | 78,83 | |
| 1,5 | 87,02 | |
| 2,5 | 110,10 | |
| 4 | 138,72 | |
| 6 | 158,62 | |
| 10 | 221,19 | |
| 16 | 268,94 | |
| 5 | 0,75 | 83,37 |
| 1,0 | 89,58 | |
| 1,5 | 99,03 | |
| 2,5 | 125,84 | |
| 4 | 158,24 | |
| 6 | 181,06 | |
| 10 | 253,68 | |
| 16 | 323,84 |
