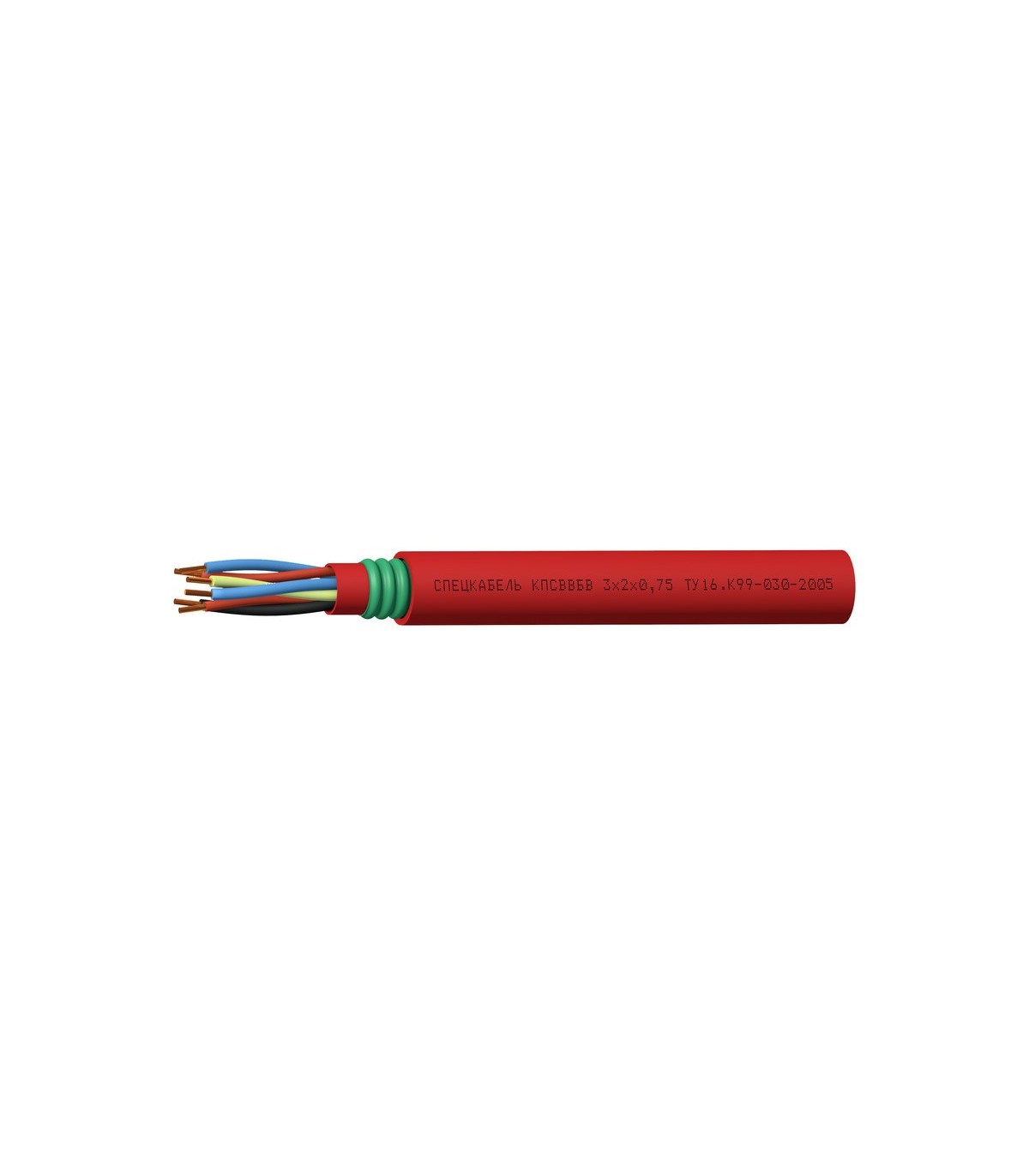

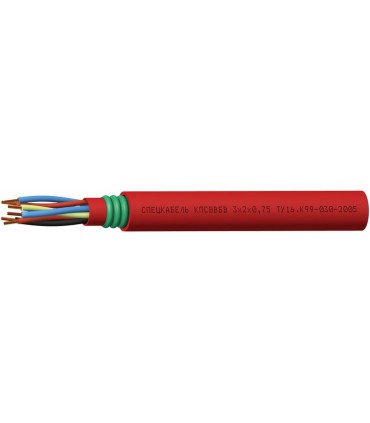

Спецкабель КПСВВБВ Nx2xS
ТУ 16.К99-030-2005
Кабели симметричные для систем сигнализации и управления, одиночной прокладки, бронированные КПСВВБВ
Категории в которых присутствует этот кабель:
- Бронированный
- Без экрана
Артикул:
Бренд:
Назначение
- Для одиночной стационарной прокладки
- Для современных систем сигнализации
- Для систем контроля доступа
- Для систем управления, контроля и связи
Кабели КПСВВБВ допускается использовать
- Во взрывоопасных зонах по ГОСТ IEC 60079
- В грунтах категорий I-III
- Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
Защищены от грызунов
Массогабаритные параметры
| Cечение жил, S, мм2 | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,5 | 1 | 13 | 95,6 |
| 0,75 | 2 | 13,3x17,3 | 198,5 |
| 1,5 | 1 | 14,7 | 138,1 |
Минимальный срок службы
25 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 15×DH
монтаж: 20×DH
Диапазон температур, °С
эксплуатация: от –40 до +70
монтаж: от –15 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 1-10 (в зависимости от сечения жил)Сечение жил
: от 0,5 до 2,5 мм2Жилы
: однопроволочные медныеИзоляция
: ПВХСкрутка
: парнаяОболочка
: ПВХ красного цветаГидрофобное покрытие
: поверх оболочкиБроня
: ламинированная стальная гофрированная лентаЗащитный шланг
: аналогично оболочкеГарантийный срок эксплуатации
кабелей КПСВВБВ
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КПСВВБВ по ГОСТ 31565 — 2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке
Электрические параметры
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Эл. сопр. жилы постоянному току при 20 °C, не более, Ом/км | 37,4 | 25,5 | 18,8 | 12,6 | 8,0 |
| Эл. сопр. изоляции жил при 20 °C, не менее, МОм×км | 100 | 100 | 100 | 100 | 100 |
| Эл. eмкость пары, не более, нФ/км | 105 | 110 | 114 | 115 | 140 |
| Коэффициент затухания на частоте 1 кГц при 20 °C, не более, дБ/км | 1,34 | 1,07 | 0,94 | 0,69 | 0,59 |
| Рабочее напряжение, не более, В | 300 | 300 | 300 | 300 | 300 |
