ТУ 16.К99-030-2005

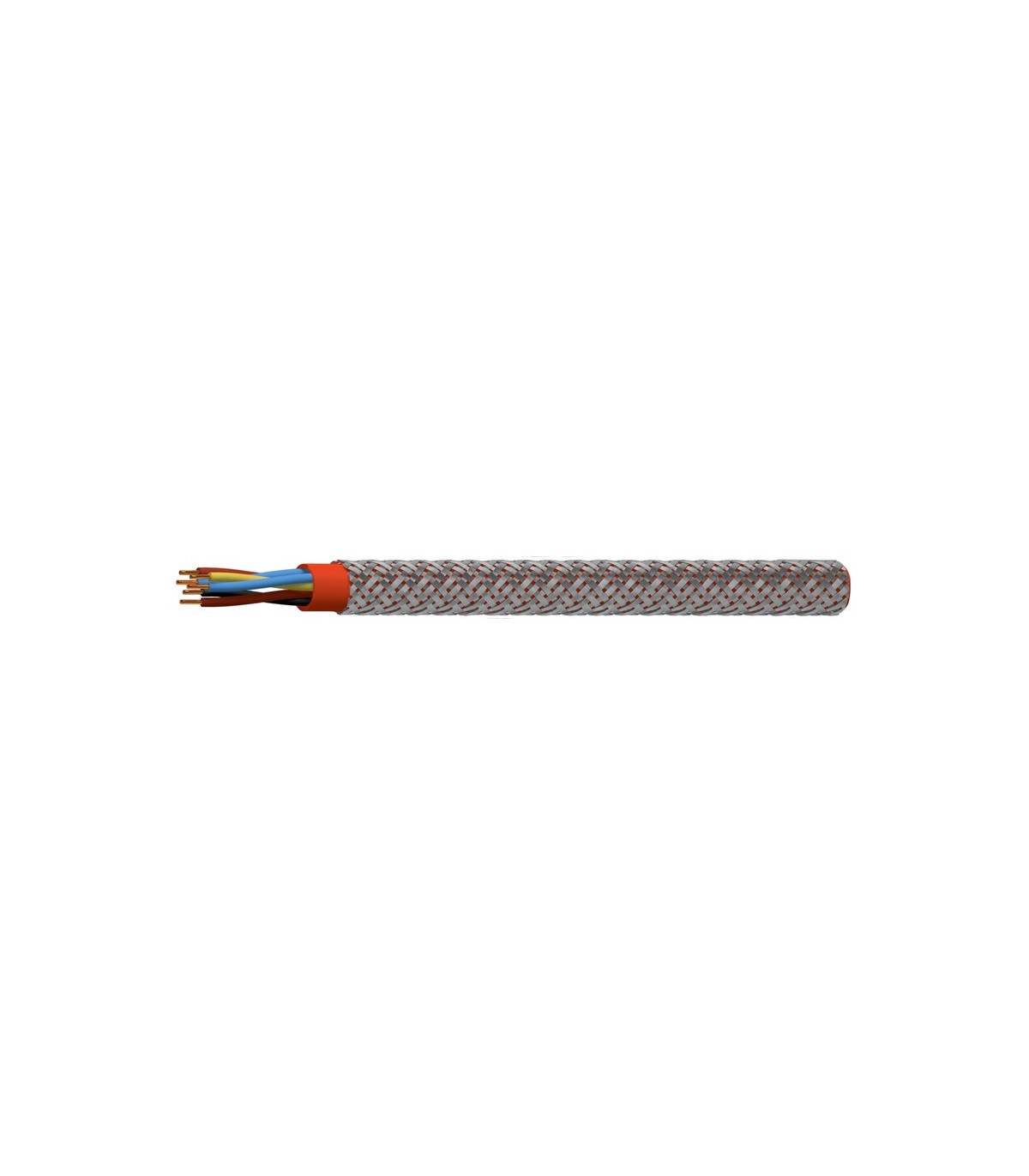

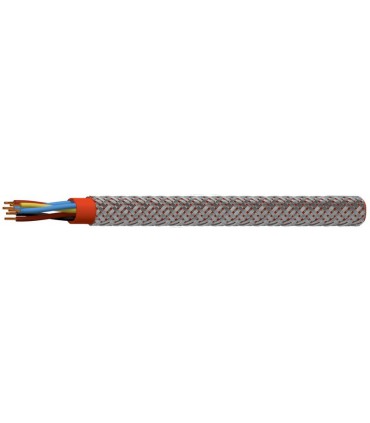

Кабели симметричные для систем сигнализации и управления, одиночной прокладки бронированные КПСВВКГт
- Бронированный
- Без экрана
Назначение
- Для одиночной стационарной прокладки
- Для современных систем сигнализации
- Для систем контроля доступа
- Для систем управления, контроля и связи
Кабели КПСВВКГт допускается использовать
- Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
- Во взрывоопасных зонах по ГОСТ IEC 60079
Защищены от грызунов
Минимальный срок службы
25 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 10×DH
монтаж: 15×DH
Диапазон температур, °С
эксплуатация: от –40 до +105
монтаж: от –15 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 1-10 (в зависимости от сечения жил)Сечение жил
: 0,5-2,5 мм2Жилы
: однопроволочные медныеИзоляция
: ПВХСкрутка
: парнаяОболочка
: ПВХ повышенной теплостойкости красного цветаБроня
: оплетка из стальных оцинкованных проволокГарантийный срок эксплуатации
кабелей КПСВВКГт
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КПСВВКГт по ГОСТ 31565 — 2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке
Электрические параметры
Электрические параметры | Номинальное сечение жил S, мм2 | ||||
0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
Эл. сопр. жилы постоянному току при 20 °C, не более, Ом/км | 37,4 | 25,5 | 18,8 | 12,6 | 8,0 |
Эл. сопр. изоляции жил при 20 °C, не менее, МОм×км | 100 | 100 | 100 | 100 | 100 |
Эл. eмкость пары, не более, нФ/км | 105 | 110 | 114 | 115 | 140 |
Коэффициент затухания на частоте 1 кГц при 20 °C, не более, дБ/км | 1,34 | 1,07 | 0,94 | 0,69 | 0,59 |
Рабочее напряжение, не более, В | 300 | 300 | 300 | 300 | 300 |
